模具监视器，又称模具保护器或电子眼，是一种对各类注塑机、压铸机、冲压机等模具运行情况进行实时监视、检测和控制的模具保护系统。以下是关于模具监视器的详细介绍：

一、工作原理

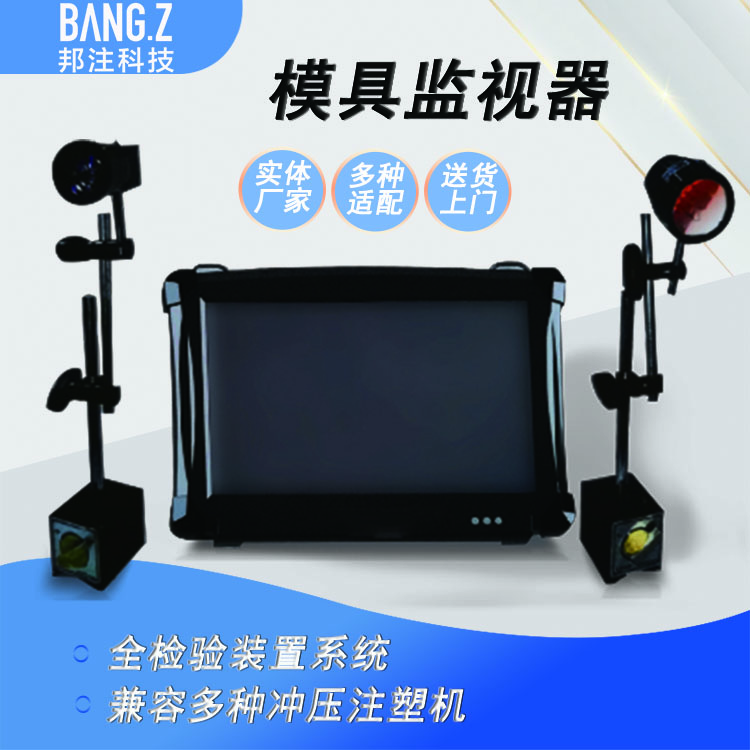

模具监视器的工作原理通常涉及摄像头、传感器、控制器和显示屏等组件。注塑机开模到位时，输出信号触发模具监视器，后者对模具模腔连续取像，监控顶针是否将成型工件顶出并下落。当监控到工件完全下落时，模具监视器发出确认信号反馈给注塑机以开始下一个周期。如果在设定时间内工件未落下或模具间有杂物，模具监视器则发出异常信号，停止注塑机动作并报警。

二、主要功能

1. 实时监控：通过摄像头拍摄模具运行图像，实时监控模具的开合、顶出、抽芯等动作。
2. 异常检测：检测模具堵塞、模具损坏、产品残缺等异常情况，并在发现问题时及时报警。
3. 缺陷检测：在产品弹出后进行缺陷检测，如检查产品是否缺少材料、是否有毛刺、是否有多孔产品缺失等。
4. 位置确认：确认滑块的位置和弹出返回位置，以及嵌件位置等。
5. 错误确认：插件程序插入的错误确认，防止不良品不断出现。
6. 提高生产效率：通过减少模具的维修时间和成本，提高整体生产效率。
7. 数据记录与分析：记录模具的运行历史，便于分析模具的使用情况和产品质量问题。

三、产品特点

1. 高效性：处理速度快，每次检测时间约为50ms，不超过100ms。
2. 精准性：精密检测，位置检测精确到0.05毫米，判定处理最少时间0.02秒。
3. 适应性强：可设定任意形状和数量检测区域，适用于各种复杂模具。

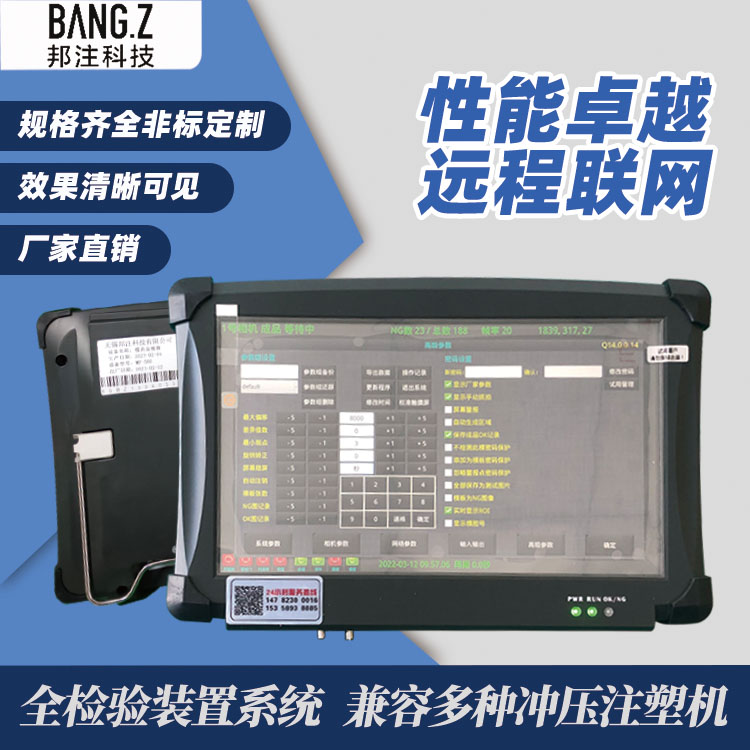

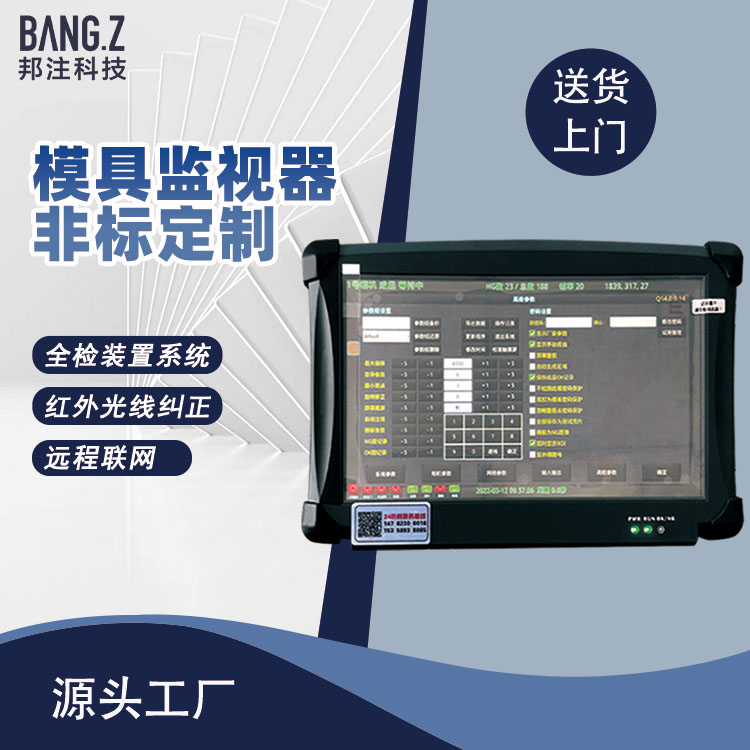

4. 操作简便：可以使用触摸方式操作，系统紧凑，体积小，尤其适合注塑机等设备的安装要求。
5. 高可靠性：由于系统采用特殊结构的硬件，可靠性高，具有再度监视功能和消除功能，避免操作错误。

四、应用领域

模具监视器广泛应用于注塑、压铸、冲压等行业，是制造业中保障模具安全、提高生产效率和产品质量的重要设备。

五、使用方法

1. 启动与设置：打开模具监视器的电源开关，进入操作界面，设置摄像头的分辨率、帧率、曝光度等参数，以及合适的监测区域和预警条件。
2. 实时监控：启动实时监控功能，通过摄像头捕捉模具运行过程中的图像，实时查看模具的运行状态。
3. 预警与报警：当模具运行过程中出现异常情况时，模具监视器会发出预警信号，并根据情况采取相应的处理措施，如自动停止模具的运行以避免事故的发生。
4. 数据存储与分析：将实时监测到的数据进行存储和分析，为生产优化和模具维护提供有力支持。

综上所述，模具监视器是一种功能强大、操作简便、可靠性高的模具保护设备，对于提高生产效率、保障生产安全、降低生产成本具有重要意义。
