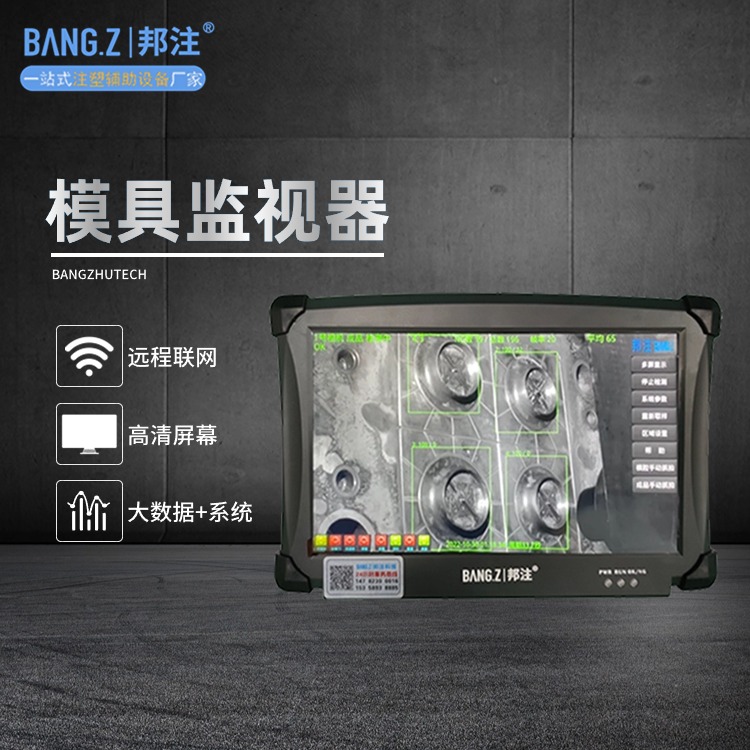

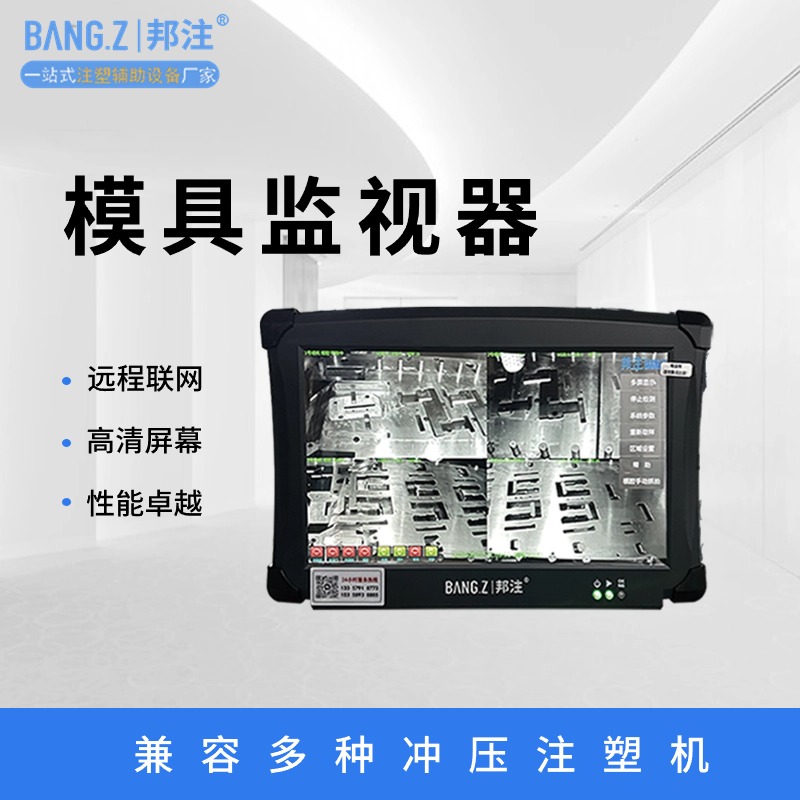

模具监视器保护器，又称为模具保护器或电子眼，是一个用于对各类注塑机运行情况进行实时监视、检测和控制的模具保护系统。以下是关于模具监视器保护器的详细介绍：

一、工作原理

当注塑机开模到位时，输出信号会触发模具监视器保护器。

模具监视器保护器随后会对模具模腔进行连续取像，监控顶针是否将成型工件顶出并下落。

如果在设定的时间内工件完全下落，模具监视器保护器会发出确认信号，反馈给注塑机以开始下一个生产周期。

如果在设定时间内工件未落下或模具间有杂物，模具监视器保护器会发出异常信号，停止注塑机动作并报警。

二、产品特点

对多模穴具有效，可以与机器联动，实现无人看守工作。

可监视带静电的成型品，避免脱模剂的超量使用。

可选配镜头，监视不同尺寸的成型区域，并发现成型不良事件及顶出故障。

系统紧凑、体积小，尤其适合注塑机安装要求，并且可靠性高。

具有再度监视功能，不会产生操作错误，同时可利用消除功能去除不必要的监视。

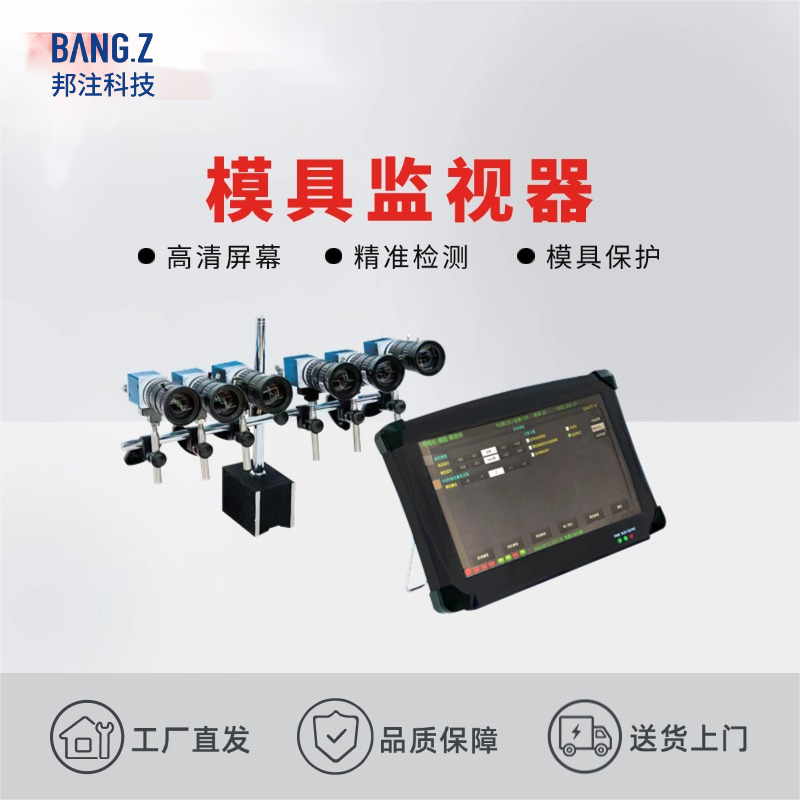

可任意监视各个自定义区域，并可扩展多台相机以适应多角度、高分辨率的检测要求。

三、主要用途

闭模前进行模穴、模芯、产品残留的确认。

滑块位置、顶出返回位置等位置确认。

插件插入错误确认，以及顶出少折断确认。

检测产品是否有缺料或毛边产生，检查多穴产品是否缺失。

检查多色产品混色是否正确，防止残次品连续出现。

减少多余的顶针动作，降低生产成本，提高产品质量保障交货工期。

四、系统优点

操作简单：采用触摸屏控制，设置检查参数方便。

高效性：处理速度快，每次约50ms，不超过100ms。

智能化：利用机器视觉对比功能和电脑CPU的强大运算速度对影像数据进行实时运算处理，智能化地监控注塑机的运行情况。

可扩展性：可根据需求扩展多台相机以适应多角度、高分辨率的检测要求。

五、分类与规格

模具监视器保护器可根据外观和功能进行分类，如球面透镜、非球面透镜、针孔透镜、鱼眼镜头等。同时，按大小可分为1寸、1/2寸、1/3寸、1/4寸等，选择时需确保镜头尺寸与相机的CCD目标尺寸相匹配。此外，按镜头光圈分类，可分为手动光圈和自动光圈，适用于不同亮度的应用环境。

综上所述，模具监视器保护器是一种高效、可靠的模具保护系统，广泛应用于各类注塑机等生产型设备中，对于提高产品质量、降低生产成本具有重要意义。
