模具监视器，又称模具保护器或模具监控系统，是一种专门用于监测模具生产过程的设备。以下是对模具监视器的详细介绍：

一、定义与功能

模具监视器主要用于注塑、压铸、冲压等制造行业，通过实时监控模具的运行状态，及时发现模具的异常情况，如模具堵塞、模具损坏、产品残缺等，从而避免模具损坏和产品质量问题，确保生产的顺利进行和模具的安全。

二、工作原理与构成

1. 工作原理：模具监视器的工作原理通常是通过传感器采集模具在生产过程中的各种数据，如温度、压力、位移等参数。然后，数据采集系统将这些数据收集并传输给监控软件进行分析处理。

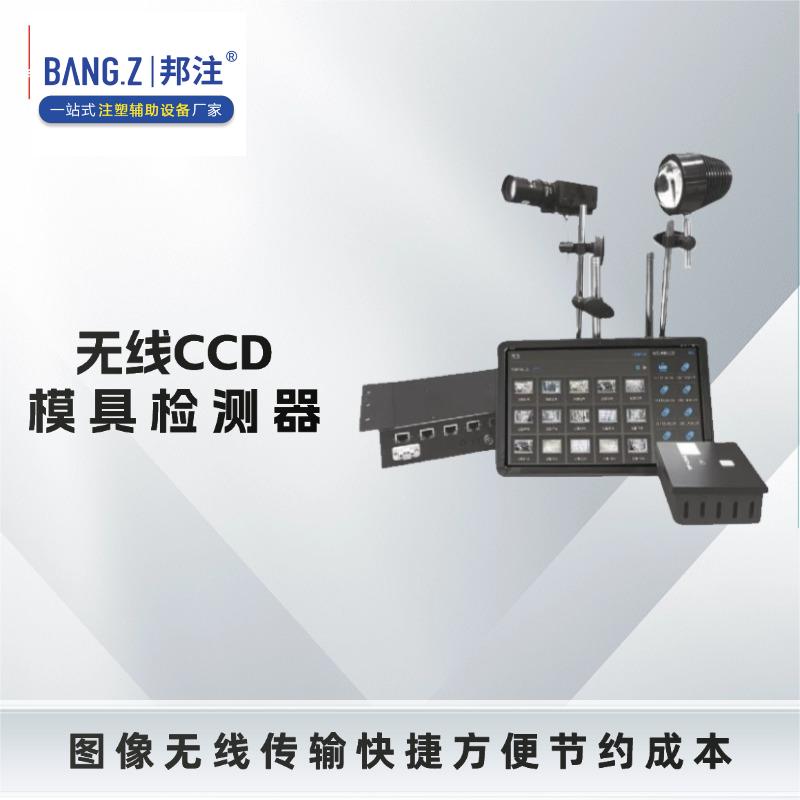

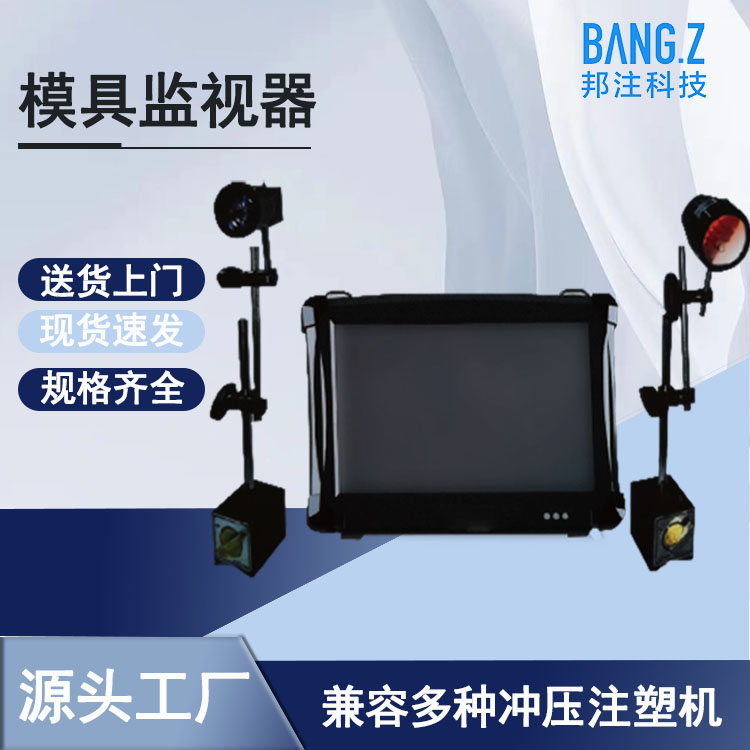

2. 主要构成：模具监视器的主要构成部件包括传感器、数据采集系统、监控软件以及摄像头、控制器和显示屏等。摄像头用于拍摄模具的运行图像，传感器用于检测模具的温度、压力等参数，控制器用于处理图像和传感器数据，并根据设定的规则进行判断和报警，显示屏则用于显示模具的运行图像和报警信息。

三、应用实例与效果

在注塑机开模到位时，模具监视器会触发并对模具模腔连续取像，监控顶针是否将成型工件顶出并下落。当监控到工件完全下落时，模具监视器会发出确认信号反馈给注塑机以开始下一个周期。如果在设定时间内工件未落下或模具间有杂物，模具监视器则会发出异常信号，停止注塑机动作并报警。

通过应用模具监视器，企业可以及时发现生产过程中的潜在问题，如模具变形、产品缺陷等，从而及时调整生产参数，减少次品率，提高生产效率。同时，模具监视器还可以记录模具的运行历史，便于分析模具的使用情况和产品质量问题，为模具的维护和更换提供准确依据。

四、产品特点与优势

1. 对多模穴具有效：模具监视器可以实现对多个模穴的有效监控，确保每个模穴的生产状态都得到及时关注。
2. 可以与机器联动：模具监视器可以与注塑机等生产设备实现联动，实现无人看守工作，降低人工成本。
3. 监视范围广：模具监视器可以监视带静电的成型品，避免脱模剂的超量使用，并可选配镜头以监视不同尺寸的成型区域。
4. 检测精度高：模具监视器采用高速高解晰度数字相机进行精密检测，位置检测精确到0.05毫米，判定处理时间最少为0.02秒。
5. 适应性好：模具监视器可设定任意形状和数量检测区域，适用于各种复杂模具，也能够使用在不支持机械手的注塑机上。
6. 操作简单：模具监视器采用触摸屏控制，设置检查参数一个周期即可完成，一般只需不到2分钟时间，操作人员10分钟即可学会操作。

五、发展趋势

随着制造业的不断发展，模具监视器的功能将愈发强大。在检测精度方面，有望实现更细微的参数检测，甚至达到纳米级别；在数据处理能力上，会具备更强大的实时分析和深度学习能力，能够更准确地预测潜在问题，并提供更具针对性的解决方案。

综上所述，模具监视器是一种非常重要的模具保护设备，它可以提高模具的使用寿命、保障生产安全、提高生产效率和产品质量。在制造业中，模具监视器的应用将越来越广泛，成为推动制造业转型升级的重要力量。
