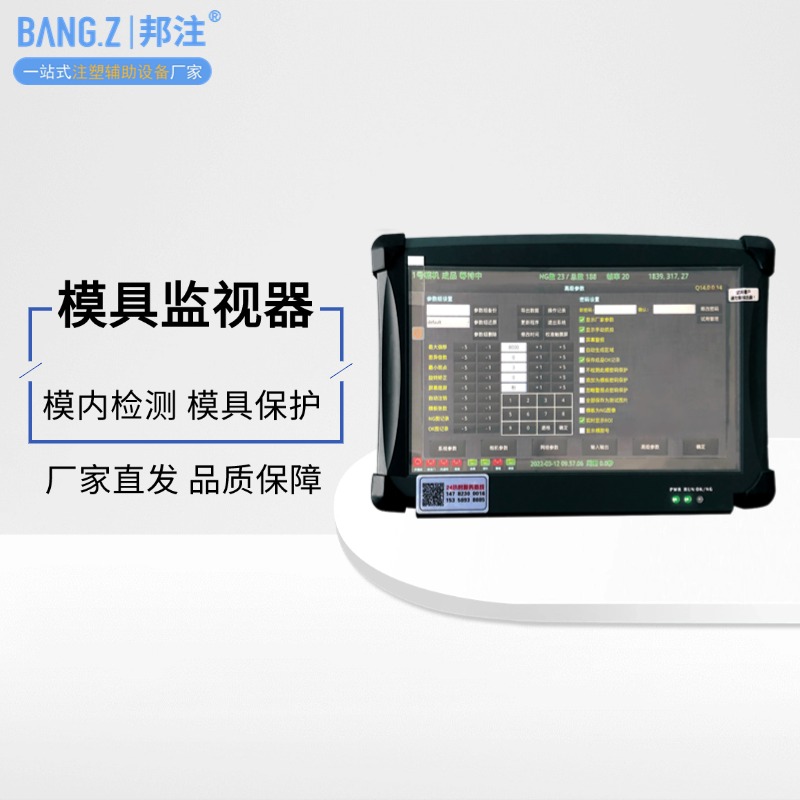

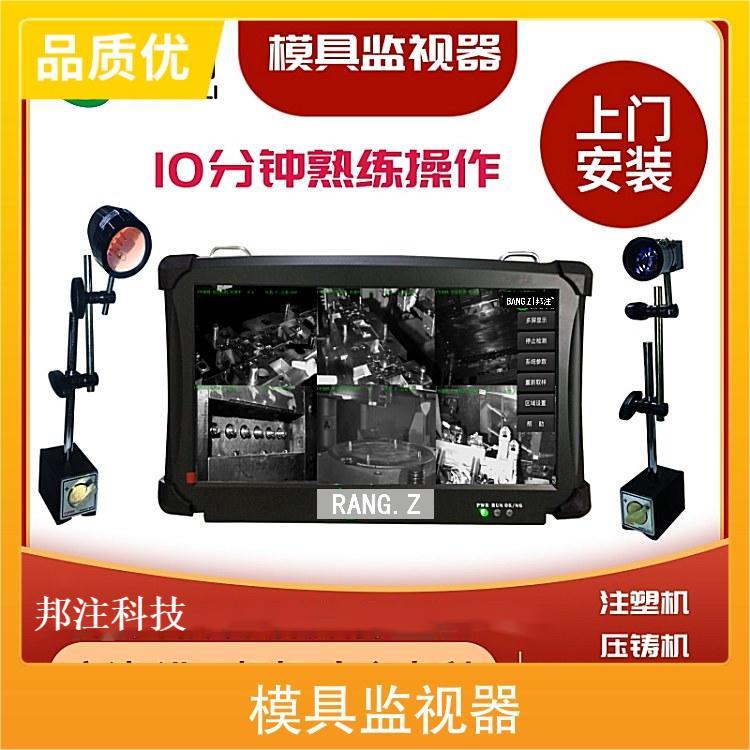

模具保护器，又称模具监视器、模具监视保护器或电子眼，是一种能够监测模具加工过程的设备。以下是对模具保护器的详细介绍：

一、工作原理

模具保护器通常被安装在模具加工机床上，在模具制造过程中实时监控模具的性能和状态。注塑机开模到位时，输出信号触发模具保护器，后者对模具模腔连续取像，监控顶针是否将成型工件顶出并下落。当监控到工件完全下落时，模具保护器发出确认信号反馈给注塑机以开始下一个周期。如果在设定时间内工件未落下或模具间有杂物，模具保护器则发出异常信号，停止注塑机动作并报警。

二、主要作用

1. 保护模具：模具保护器能够实时监测模具的工作状态，及时发现并处理异常情况，如产品残留、滑块错位等，从而防止模具损坏，延长模具的使用寿命。
2. 提高生产效率：通过自动化监控和检测，模具保护器能够减少人工干预，提高生产效率。同时，它还能减少因模具损坏而导致的停机时间，进一步提高整体生产效率。
3. 保证产品质量：模具保护器能够精确检测产品的尺寸、形状等参数，确保产品质量符合标准。此外，它还能及时发现并处理模具上的缺陷和瑕疵，从而避免生产出不合格产品。

三、功能特点

1. 非接触式检测：模具保护器采用非接触式检测方式，对原有的生产系统侵入极少，不会对生产造成干扰。
2. 红外成像技术：部分模具保护器采用红外成像技术，不受周围环境光线影响，能够在各种光线条件下进行准确检测。
3. 稳定可靠：模具保护器通常采用嵌入式系统或高性能计算机作为控制核心，具有极高的稳定性和可靠性。
4. 精确迅速：模具保护器采用高精度传感器和高速相机等检测装置，能够实现对模具状态的精确迅速检测。
5. 兼容性好：模具保护器能够兼容各种品牌和型号的注塑机，方便用户在不同设备之间进行切换和使用。

四、应用场景

模具保护器广泛应用于各类注塑成型工艺中，特别是在金属埋入、接插件注塑、镶件注塑以及精密注塑等复杂且精细的工艺过程中发挥着举足轻重的作用。它能够确保金属件在注塑过程中的位置稳定与准确，及时发现并处理模具在注塑过程中可能出现的微小形变或损伤，提高产品的成型质量和生产效率。

综上所述，模具保护器是一种高效、精确的模具保护设备，在注塑机等各类模具加工机床中具有广泛的应用前景。
