模具监视器，又称模具保护器或模具监控系统，是一种专门用于监测模具生产过程的设备。以下是对模具监视器的详细介绍：

一、工作原理

模具监视器的工作原理通常涉及以下步骤：

1. 信号触发：注塑机开模到位时，输出信号触发模具监视器。
2. 图像采集：模具监视器对模具模腔连续取像，监控顶针是否将成型工件顶出并下落。
3. 反馈信号：当监控到工件完全下落时，模具监视器发出确认信号反馈给注塑机以开始下一个周期。
4. 异常处理：如果在设定时间内工件未落下或模具间有杂物，模具监视器则发出异常信号，停止注塑机动作并报警。

二、产品特点

1. 多模穴监控：模具监视器可以对多模穴进行有效监控。
2. 联动工作：可以与机器联动，实现无人看守工作。
3. 静电监视：可监视带静电的成型品。
4. 避免超量：可避免脱模剂的超量使用。
5. 镜头选配：可选配镜头，监视不同尺寸的成型区域。
6. 不良检测：可发现成型不良事件，并发现顶出故障。
7. 减少顶出：可减少顶出次数。
8. 处理速度：处理速度快，每次约50ms，不超过100ms。
9. 触摸操作：可以使用触摸方式操作。
10. 体积小：系统紧凑，体积小，尤其适合注塑机安装要求。
11. 自修正：可自修正标准画面。
12. 高可靠性：由于系统采用特殊结构的硬件，可靠性高。
13. 再度监视：有再度监视功能，不会产生操作错误。
14. 消除功能：可利用消除功能，将不必要的监视去除。
15. 自定义监视：可任意监视各个自定义区域。
16. 多角度检测：可以扩展多台相机以适应多角度，高分辨率的检测要求。

三、主要用途

1. 模穴确认：闭模前进行模穴、模芯、产品残留的确认。
2. 高速检测：正确迅速，高速高解晰度数字相机，精密检测，位置检测精确到0.05毫米，判定处理最少时间0.02秒。
3. 广泛适应：可设定任意形状和数量检测区域，适用于各种复杂模具，也能够使用在不支持机械手的注塑机上。
4. 设置存储：开机后不需重新设置，直接进行检查。
5. 换机容易：系统在注塑机之间调换，直接插拔即可，节省费用。
6. 记录和回放：记录和回放功能，能再现所关心的时刻的图像和数据的现场资料。
7. 网络功能：可用一台电脑主机控制若干台模具保护器，观察各机台的生产状态。
8. 画面存储：可在电脑主机上实时存储不合格品图像、合格品图像或全部图像。

四、检测流程

1. 减少损耗：开模到位后有留定模现象发生时会报警提示并作出不顶出的连锁保护。产品出现轻微缩水、变形、填充不足、熔接线、毛边、烧焦等异常会发出报警提示。
2. 模具保护：顶杆损坏、镶件异常、滑块异常、产品未脱落时会报警并作闭模禁止连锁保护。

五、重要构成部件

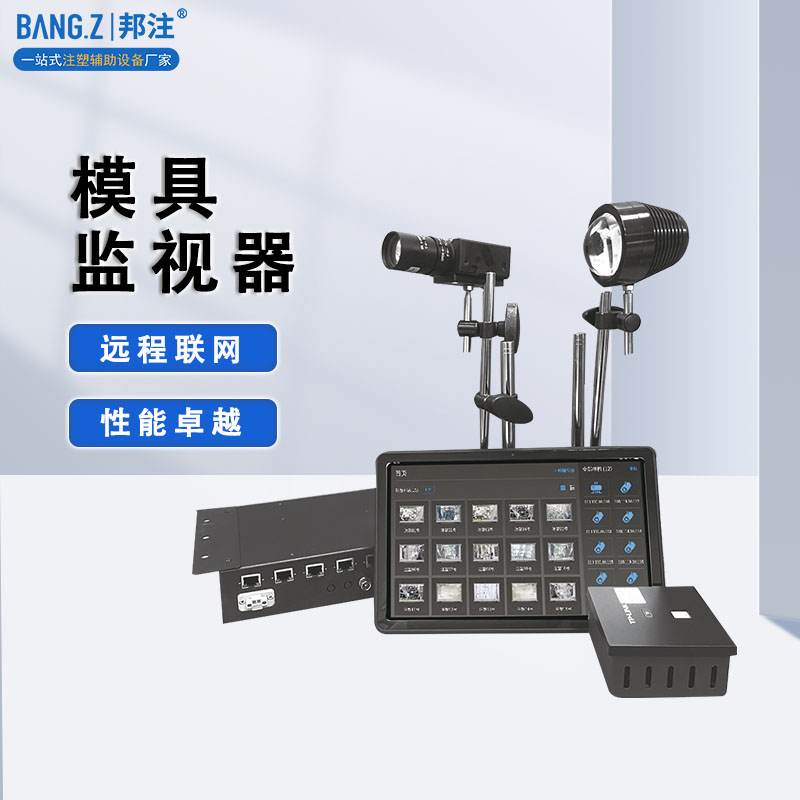

1. 摄像头：用于拍摄模具的运行图像。
2. 传感器：用于检测模具的温度、压力、位移等参数。
3. 控制器：用于处理图像和传感器数据，并根据设定的规则进行判断和报警。
4. 显示屏：用于显示模具的运行图像和报警信息。

六、实际应用

在制造业中，模具监视器被广泛应用于注塑、压铸、冲压等行业。通过分析生产数据，模具监视器能够发现生产流程中的瓶颈和问题，从而针对性地进行改进和优化。例如，某企业通过模具监视器提供的数据，发现某一模具在特定生产条件下容易出现故障，进而调整了生产工艺，降低了故障发生率，提高了整体生产管理水平。

七、发展趋势

1. 检测精度：有望实现更细微的参数检测，甚至达到纳米级别，进一步提升对模具状态的精准把控。
2. 数据处理：具备更强大的实时分析和深度学习能力，能够更准确地预测潜在问题，并提供更具针对性的解决方案。

总之，模具监视器是一种非常重要的模具保护设备，它可以提高模具的使用寿命、保障生产安全、提高生产效率和产品质量。
