安防摄像头是以安全防范视频监控为目的，将图像传感器靶面上从可见光到近红外光谱范围内的光图像转换为视频图像信号的采集装置。而在生产的过程中又分为原材料加工、组装、测试。而在组装的过程中，为防止镜头发生翘曲倾斜，因此在安装完成后我们需要测量其平整度。

项目需求

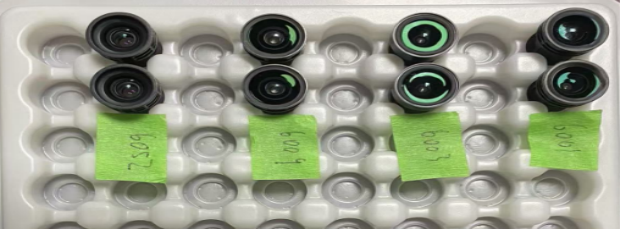

需要检测安防摄像头安装好镜头的平整度，确保摄像头镜头不能发生翘曲倾斜，要求测量重复精度在±10um。

解决方案

在本次应用中，由于镜片是透明的，因此采用光谱共焦测头单边测量，扫描镜头端面镜片的相对高度即可。

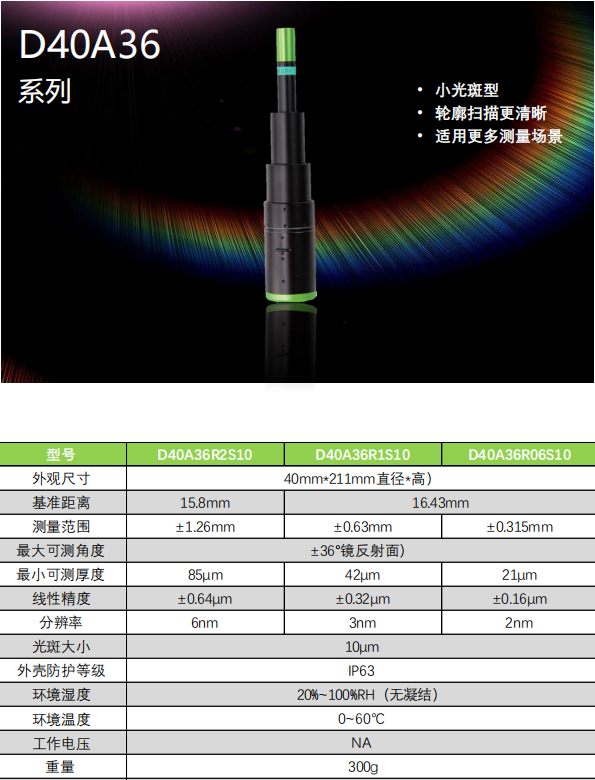

本次测量采用立仪光谱共焦位移传感器G系列搭配D40A36测头，该测头直径40mm,最大测量角度±36°，方便安装，在流水线上进行单边扫描，G系列控制器采用FPGA+CPU硬件架构技术，不仅兼容所有镜头，并且采样频率最高可达到33K，D40A36测头光斑最小10μm，工作距离最大16.43mm，量程2.52mm。
