PCI同步数据采集卡 4路80M高速数字化仪 14位示波器卡 阿尔泰科技
收藏
公司名称:北京阿尔泰科技发展有限公司
发布时间:2025-03-17
有效日期:2026-03-17
应用领域:军事国防航天航空机器人汽车
关键词:板卡
产品详情

品牌:阿尔泰科技

类型:同步数据采集卡

型号:PCI8514B

产品概述:

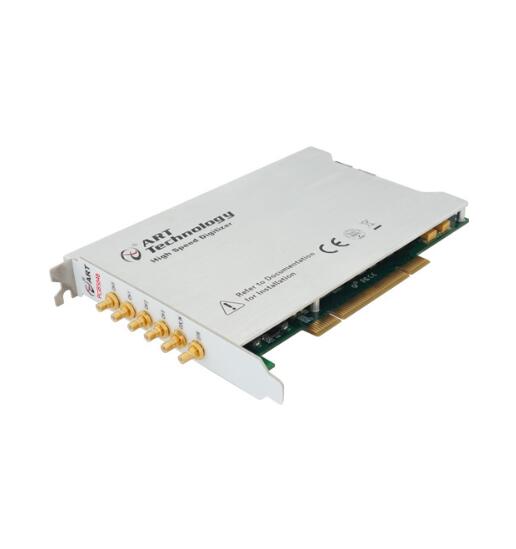

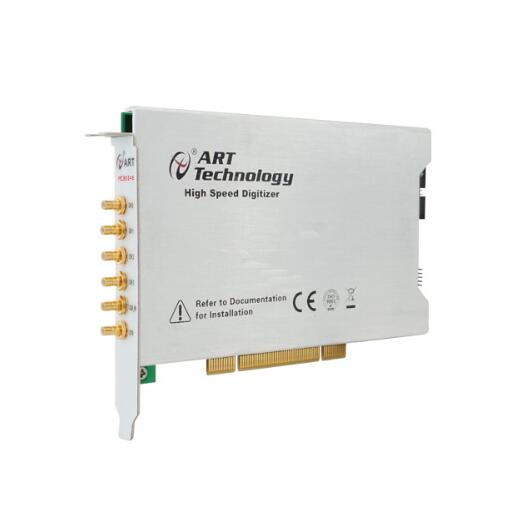

   PCI总线高速数字化仪PCI8514B,80MS/s 14位 4通道同步采集,40MHz模拟带宽。配备了容量高达1GB的板卡内存,摆脱了PCI总线宽带的限制,使之能存储更长时间的波形。

   PCI8514B配备了14位高线性度的AD转换器,是无线通讯、雷达/声纳、超声、图像成像等高动态范围应用的理想选择。



    产品特点:

     支持 32 位/33M PCI 总线接口


     4 通道单端模拟输入

     14 位高分辨率 ADC

     模拟输入带宽最高达 40M(PCI8514B)

      板载最大 2GB 内存

     可编程输入电压量程范围±1V 或±5V

     SMB-1 路外部数字触发信号输入接口,SMB-1 路外部采样时钟输入接口

     全自动校准

     通过系统同步接口实现多模块之间同步


    产品参数:

    模拟量输入

    通道数

    单端4

    精度

    14位

    采样频率

    80MS/s

    模拟带宽

    40MHz

    存储器深度

    板载1GB  DDR2  SDRAM                                   (可定制2GB  DDR2  SDRAM)

    AD量程

    ±5V,±1V

    触发源

    软件触发、ATR触发、DTR触发、

    TRG0~TRG7信号触发(用于多卡同步)

    耦合方式

    直流、交流

    模拟输入阻抗

    1MΩ(50Ω可定制)

    支持多卡同步

    软件自动校准
