GSV2705_Gscoolink 4进1出HDMI 2.1切换器芯片
收藏
公司名称：深圳市泰凌微电子有限公司
发布时间：2025-06-16
有效日期：2030-06-16
应用领域：电子组装
关键词：图像处理软件、视觉系统、其他、视觉系统方案需求
发布时间：2025-06-16
有效日期：2030-06-16
应用领域：电子组装
关键词：图像处理软件、视觉系统、其他、视觉系统方案需求
产品详情

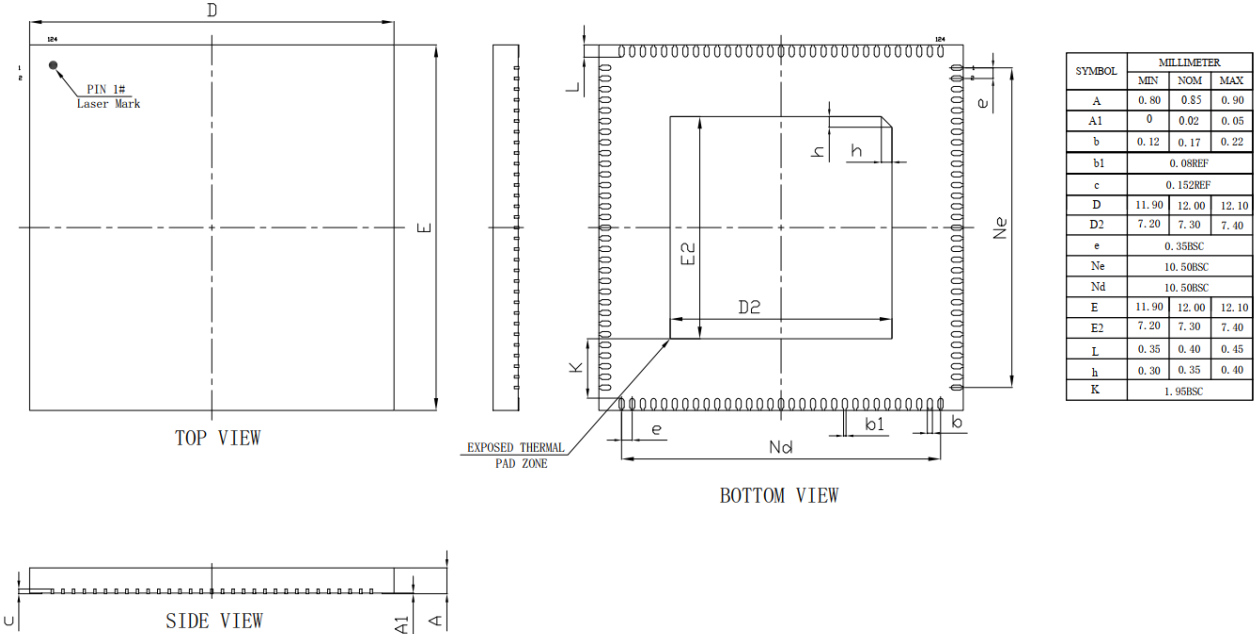

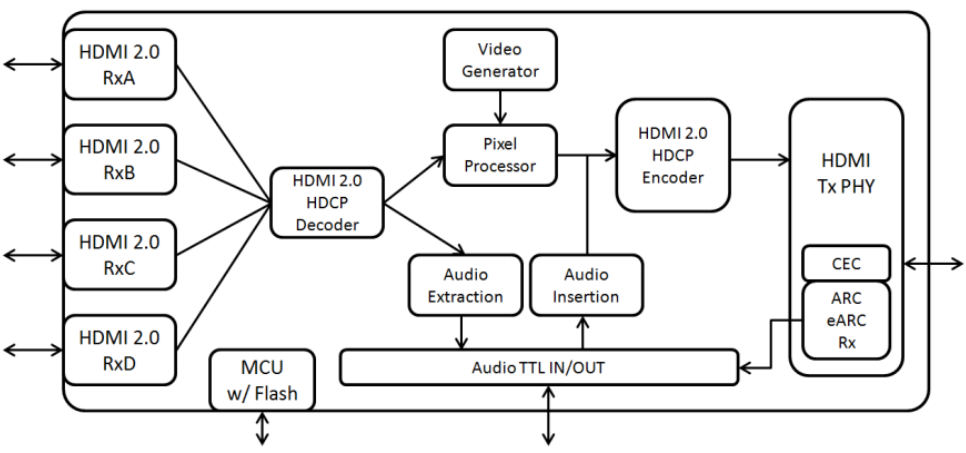

Gscoolink GSV2705 是一款高性能、低功耗的 4 英寸到 1 个输出 HDMI 2.0 开关。通过集成增强的微控制器，GSV2705创建了一个经济高效的解决方案，可缩短上市时间优势。HDMI 接收器和 HDMI 发射器支持高达 18Gbps（TMDS，6G/3 通道）。卓越的架构的 GSV2705 提供经济、更小的占地面积使用 QFN124 的解决方案，针对消费类交换机和 KVM。
HDMI 接收器特性
兼容 HDMI 2.0b、HDMI 1.4b
符合 HDCP 2.2/2.3 和 HDCP 1.4 英寸
中继器/接收器模式
数据速率高达 18Gbps （TMDS 6Gbps/3 Lane）
可编程自适应均衡
支持高动态范围 （HDR） 和动态/静态元数据
支持可变刷新率 （VRR）、FreeSync、G-Sync 同步
支持 ALLM
支持前向纠错 （FEC）
支持压缩输入时序的 DSC 直通
嵌入式任意 EDID （最大 512 字节）
兼容 HDMI 2.0b、HDMI 1.4b
符合 HDCP 2.2/2.3 和 HDCP 1.4
数据速率高达 18Gbps （TMDS 6Gbps/3 Lane）
可编程电压摆幅、转换速率和预加重
支持 TMDS 输入/输出的交流耦合
在 TMDS 模式下支持 Color Space Converter
支持 HDR （HDR10/HDR10 /Dolby Vision/HLG）
支持可变刷新率 （VRR）、FreeSync、G-Sync 同步
支持 ALLM
支持来自 HDMI 的 DSC 编码流直通输入
用于低级协议解码的硬件 CEC 引擎
DDC/HPD/CEC引脚5V容差
支持 eARC Rx 到 I2S/SPDIF 音频提取HDMI 2.1a 接口
音频输入/输出功能
从 HDMI 接收机中提取 I2S 和 SPDIF 音频
从下游 ARC 中提取 I2S 和 SPDIF 音频/eARC
I2S/SPDIF 音频插入 HDMI 发送
音频支持 SPDIF/I2S/HBR/DSD/TDM 格式提取和插入
HDMI 接收器特性
兼容 HDMI 2.0b、HDMI 1.4b
符合 HDCP 2.2/2.3 和 HDCP 1.4 英寸
中继器/接收器模式
数据速率高达 18Gbps （TMDS 6Gbps/3 Lane）
可编程自适应均衡
支持高动态范围 （HDR） 和动态/静态元数据
支持可变刷新率 （VRR）、FreeSync、G-Sync 同步
支持 ALLM
支持前向纠错 （FEC）
支持压缩输入时序的 DSC 直通
嵌入式任意 EDID （最大 512 字节）
DDC/HPD 引脚上 5V 容差
HDMI 发射器特性 兼容 HDMI 2.0b、HDMI 1.4b
符合 HDCP 2.2/2.3 和 HDCP 1.4
数据速率高达 18Gbps （TMDS 6Gbps/3 Lane）
可编程电压摆幅、转换速率和预加重
支持 TMDS 输入/输出的交流耦合
在 TMDS 模式下支持 Color Space Converter
支持 HDR （HDR10/HDR10 /Dolby Vision/HLG）
支持可变刷新率 （VRR）、FreeSync、G-Sync 同步
支持 ALLM
支持来自 HDMI 的 DSC 编码流直通输入
用于低级协议解码的硬件 CEC 引擎
DDC/HPD/CEC引脚5V容差
支持 eARC Rx 到 I2S/SPDIF 音频提取HDMI 2.1a 接口
音频输入/输出功能
从 HDMI 接收机中提取 I2S 和 SPDIF 音频
从下游 ARC 中提取 I2S 和 SPDIF 音频/eARC
I2S/SPDIF 音频插入 HDMI 发送
音频支持 SPDIF/I2S/HBR/DSD/TDM 格式提取和插入
使用单个双向 TTL 的 SPDIF 到 I2S 转换总线
系统特点
可选的外部 MCU （通过 I2C）/ 内部 MCU 模式
嵌入式 MCU 和外部闪存
Flash QSPI 接口的外部引脚
需要外部 25MHz 晶体
可用于 UART/定时器/GPIO 控制的引脚嵌入式 MCU
用于片上外部 MCU 访问的邮箱功能
功能状态
温度传感器监控电路
