北京阿尔泰科技发展有限公司

PCI总线多通道同步采集卡,Labview卡,无线通讯、雷达/声纳、超声、图形成像等高 动态范围应用
收藏
公司名称:北京阿尔泰科技发展有限公司
发布时间:2025-07-02
有效日期:2027-01-02
应用领域:军事国防精工和光学航天航空汽车
关键词:板卡
产品详情

品牌:阿尔泰科技

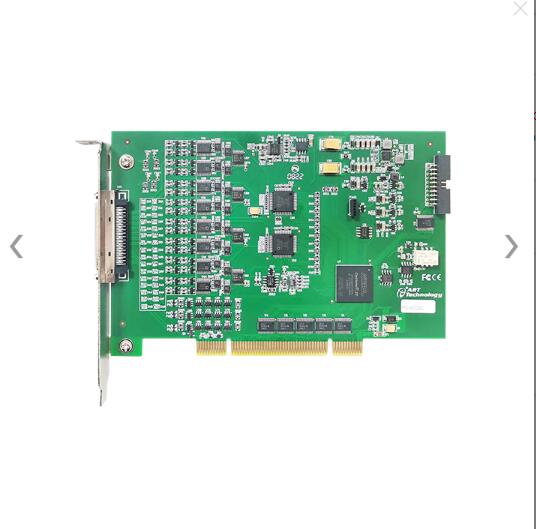

型号:PCI9009/A/B

概述:

      9009/A/B 系列是本公司推出的九款不同总线的多功能同步采集卡;该板卡支持 16 路差分模拟 量输入,16 位 ADC 分辨率,提供了 500kS/s、250kS/s、100kS/s 三种采样速率可选型,可实现对 16 通道的同步转换,同时用户可通过多卡级连的方式扩展通道数量;并且提供 8 路数字 I/O,4 路可编 程 I/O 及 1 通道多功能计数器。

      9009/A/B 配备了 16 位高线性度的 AD 转换器,是无线通讯、雷达/声纳、超声、图形成像等高 动态范围应用的理想选择。



系统框图:

        9009/A/B 系统框图主要由信号调理模块、ADC 模块、自校准模块、PFI 复用功能控制模块、FPGA 控制模块等组成。

       信号调理模块可实现对差分信号的滤波,把输入信号转换为适合 AD 采集范围的信号。 ADC 模块可实现对 16 路差分输入信号的同步采集。采集电路应用 16 位 ADC 转换芯片,可实 现对 16 通道的同步转换,支持按需单点采样、有限点采样和连续采样。

       数字量输入输出模块(总共 8 路)及 PFI 复用功能控制模块(提供可配置数字量输入输出、采 样时钟输入输出、数字触发或者计数器的 I/O,总共 4 路)。

        PXI9009/A/B 在同步性要求较高的应用中,FPGA 主控芯片的全局时钟源输入可通过切换参考时 钟,选择背板的 PXIe_CLK100M 或 PXI_CLK10M,使多卡的 FPGA 主控芯片内全局时钟同频率同 相位。
