G通用 D描述

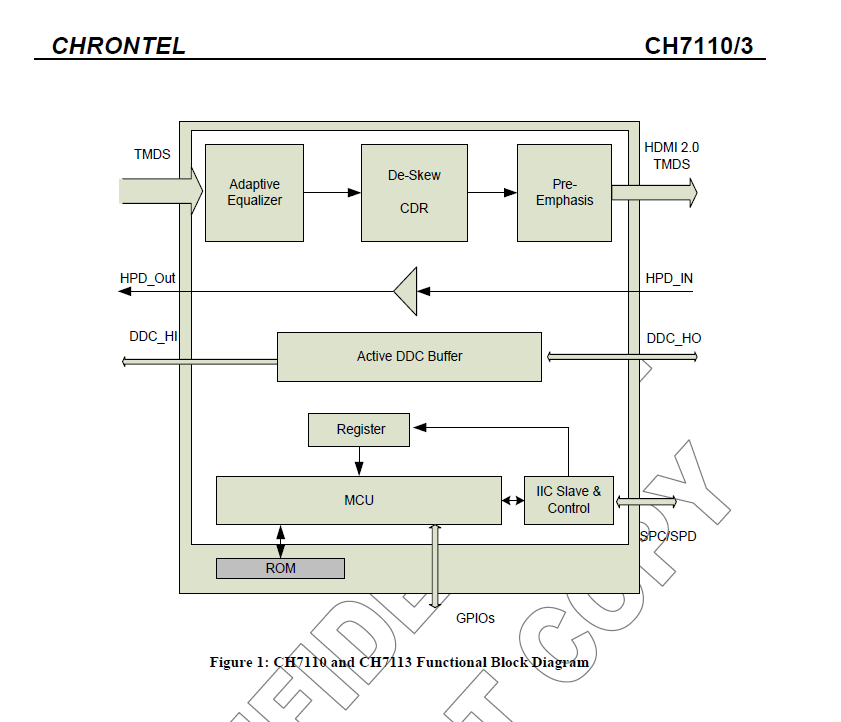

 Chrontel 的 CH7113 是 创新、低功耗、高性能半导体器件，可重新定时 并改进输入 TMDS 信号以匹配 HDMI 2.0 规范。这些 器件集成了可编程均衡器、6Gbps TMDS 时钟和数据恢复 （CDR）、精确的内部振荡器、高性能 PLL 和可配置 预加模块，专为 HDMI 2.0 而设计 重定时/中继器细分市场

精致的 CH7110 和 CH7113 也采用了有源 DDC 缓冲液，以实现 HDMI DDC通道的损耗补偿，提高稳定性和鲁棒性 DDC 通信

特征

l 符合HDMI规范版本 2.0 和 1.4 版

l 支持高达 600 MHz 的 TMDS 时钟，用于 分辨率高达 4Kx2K@60Hz 的视频传输

l 专用 6Gbps 时钟和数据恢复 集成模块 （CDR）

l 自适应均衡器以补偿 电缆、PCB 和/或连接器损耗，并支持高达 16.5 dB 的升压

l 可配置的输出预加重 司机支持

l 交流耦合和直流耦合输入支持

l 3.3V 和 1.2V 电源

l 支持输入TMDS/HPD信号检测 和自动断电管理

l 无带隙电阻

l 有源DDC缓冲液

l 嵌入MCU处理控制逻辑

l 支持设备自动启动 从嵌入式 ROM 加载固件

l IIC从接口和HDMI DDC 接口可用于调试和固件更新

l 低功耗架构

l 符合 RoHS 标准和无卤素封装

l HBM 6KV ESD性能

l 采用 48 引脚 QFN 封装 （6 x 6 mm
