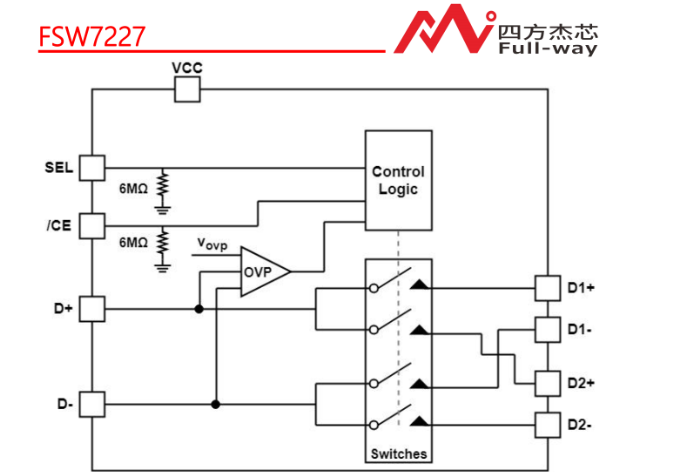

FSW7227是一款双向低功耗双路高速USB 2.0模拟开关,集成了适用于USB Type-C系统的保护功能。该器件配置
为双2:1或1:2开关,专为USB Type-C系统中的USB 2.0 DP/DM线路优化使用。FSW7227在CO+/−引脚上集成了
过压保护,可承受高达DC 30V的电压,并具有自动关断电路以保护开关后的系统组件。GPlO控制的SEL和EN与
1.8V逻辑兼容。FSW7227提供UQFN 1.4x1.8-10L和MSOP10封装,无铅且无卤素,使其成为移动和空间受限应
用的理想选择。
FSW7727 具有30V过电压保护功能,支持2.5V至5.5V电源供电。FSW7727设计用于在手持设备(如手机、数码
相机和笔记本电脑,带有集线器或控制器)中切换高速USB 2.0信号。具备过电压保护能力。FSW7227在D+/D-
引脚上有一个特殊的过电压保护电路。当USB设备断电或通电时,该电路允许设备承受Vbus短路到D+或D-高达
30V,确保设备不受损坏,并将高压与下游电路隔离以保护下游电路。将OVP电路集成到开关芯片中也大大简化了
设计并减小了解决方案的尺寸,解决了设计师在实际应用中的痛点。
特性
供电范围:2.5V 至 5.5V
差分 2:1 或 1:2 开关/多路复用器
直流最高 30V 过电压保护(OVP)在 C0+/− 端口
IEC 64000-4-5 无外部 TVS 的浪涌保护在 C0+/− 端口:+30V
系统侧钳位电压脉冲小于 9V,持续时间小于 200ns
当 VDD = 0V 时的断电保护
低导通电阻为 10Ω 典型值
插入损耗:-1dB@200MHz,2dB@650MHz,-3dB@1GHz
CoN 为 4.8pF
兼容 1.8V 逻辑输入
标准温度范围:-40°C 至 85°C
————————————————
应用范围
任何使用USB Type-C™或Micro-B连接器的地方
USB 2.0信号路由
数码相机和摄像机
便携式仪器
机顶盒
平板电脑、手机、平板电脑和笔记本电脑的USB设备耐受性
