Chrontel【CH7513A-BF】CH7513A DP/eDP to LVDS or DP/eDP Converter
收藏
公司名称:深圳市泰凌微电子有限公司
发布时间:2025-08-07
有效日期:2030-08-31
应用领域:电子组装半导体LCD触摸屏
关键词:相机、图像处理软件、其他
产品详情

描述

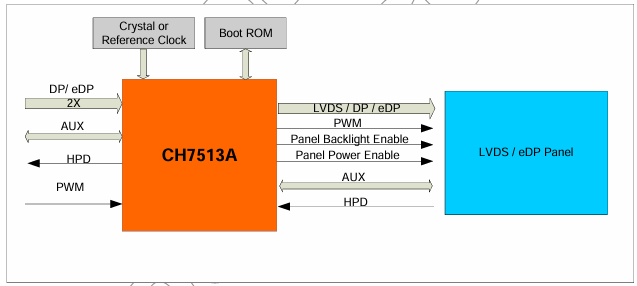

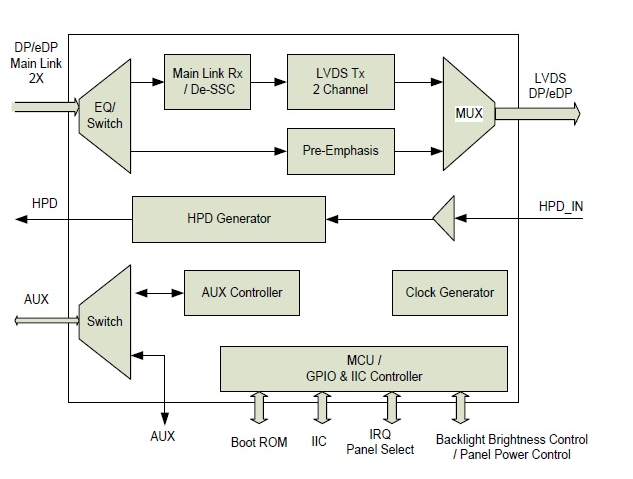

Chrontel 的 CH7513A 是一种低成本、低功耗的半导体器件,可将嵌入式 DisplayPort 信号转换为 LVDS(低压差分信号)。这款创新的DisplayPort 接收器集成了 LVDS 发射器,专为一体机和笔记本电脑细分市场而设计。通过CH7513A先进的解码/编码算法,输入的DP/eDP高速串行视频数据可以无缝转换为LVDS,LVDS是中/大尺寸液晶显示器中高速串行链路的流行显示技术。利用 DP/eDP 独特的源/接收器“链路训练”例程,当 CH7513A 和图形芯片之间的初始化过程完成时,CH7513A 能够立即将视频显示显示显示到 LCD。该CH7513A旨在满足 DisplayPort (DP) 规范 1.3 版和嵌入式 DisplayPort 规范 1.4 版。在器件的接收器模块中,支持两个DP/eDP主链路输入,数据速率为1.62Gb/s或2.7Gb/s,可以接受18位6:6:6或24位8:8:8的RGB数字格式,LVDS输出高达1920x1200。为了顺应GPU的显示帧率降低等全新省电方案,CH7513A配备了动态刷新率切换方式,可以自动降低到LVDS面板支持的低刷新率。集成的 LVDS 发射器支持单端口和双端口 LVDS 输出,以驱动高达 WUXGA (1920x1200) 的显示分辨率。CH7513A支持通过GPIO[0:3]引脚控制面板选择或写入芯片寄存器。为了减少 EMI 发射,CH7513A 的 LVDS 编码器模块集成了扩频控制,其扩频百分比可以通过内部寄存器进行调整。背光开/关和PWM是CH7513A LVDS电源控制模块中设计的两个亮度控制功能。通过AUX通道发送的亮度控制命令可以通过CH7513A动态转换并转换为LCD背光控制信号。CH7513A会将最后的亮度级别设置保存到 BOOT ROM 中,并在通电时恢复它。CH7513A可以根据视频流动态调整背光亮度,节省功耗,支持OSD显示。DP/eDP 链路训练完成后,CH7513A会立即将 DP/eDP 信号转换为 LVDS 输出。此功能可以通过在连接到CH7513A的串行 BOOT ROM 中加载面板的 EDID 和CH7513A的配置设置来实现。在系统上电期间和通过 AUX 通道完成 DP/eDP 链路训练后,CH7513A将根据存储在 BOOT ROM 中的面板上电定时排序生成 LVDS 信号。



特征

  1.    支持 DisplayPort (DP) 规范 1.3 版和 嵌入式 DisplayPort (eDP) 规范版本 1.4。
  2.    支持 2 个主链路通道,速度为 1.62Gb/s 或 2.7Gb/s 链接速率
  3.    支持输入色深 6,RGB 中每像素 8 位 格式
  4.    支持 增强型取景模式
  5.    支持高达 1920x1200 的 VESA 和 CEA 时序标准 8 位输入分辨率,刷新率为 60Hz
  6.    支持 动态刷新率切换
  7.    嵌入式 DisplayPort 的快速、全链路训练 系统
  8.    支持 eDP 身份验证:替代加扰种子 重置和替代成帧
  9.    支持高速的 2 通道 DP/eDP 旁路 缓冲器/开关集成,在 eDP / DP 旁路中通过 AUX CH/HPD 应用
  10.    2种工作模式:连接27MHz晶体,注入27MHz时钟
  11.    支持 De-SSC
  12.    集成高速多路复用器,支持 DP/eDP 输出 带LVDS输出的引脚复用
  13.    可 编程 序 LCD 面板电源序列
  14.    支持 18 位单口、18 位双口、24 位 单端口和 24 位双端口 LVDS 输出接口
  15.    支持 LVDS 的 OpenLDI 和 SPWG 位映射 应用
  16.    支持面板通过 GPIO 引脚控制或写入 芯片寄存器。
  17.    支持灵活的 LVDS 输出引换,用于顶部或 底部安装 PCB
  18.    支持内部测试模式
  19.    空白面板 在无效输入期间
  20.    支持PWM背光亮度水平控制 AUX 通道、PWM 引脚和 BLUP/BLDN 引脚
  21.    支持 动态背光控制
  22.    热插拔 检波
  23.    辅助开关 综合
  24.    上电时自动加载 Boot ROM
  25.    通过 I2C 总线或 AUX 更新的串行 BOOT ROM 数据 渠道
  26.    支持 通过 AUX 进行电源管理机制

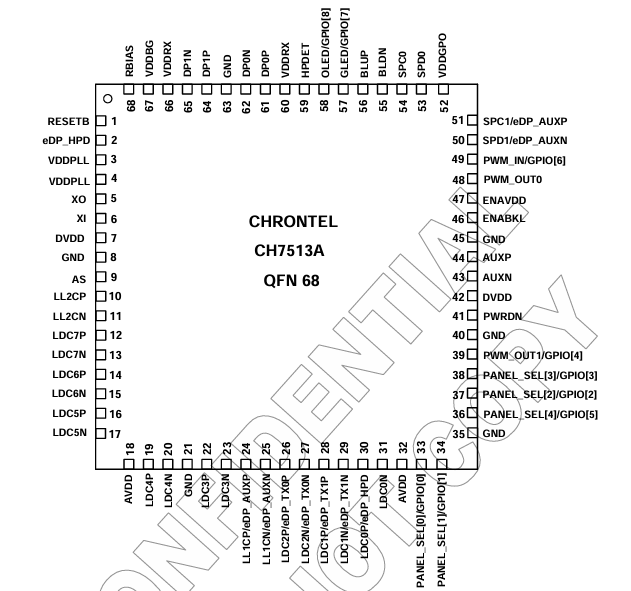

  27.    采用 68 引脚 QFN 封装
