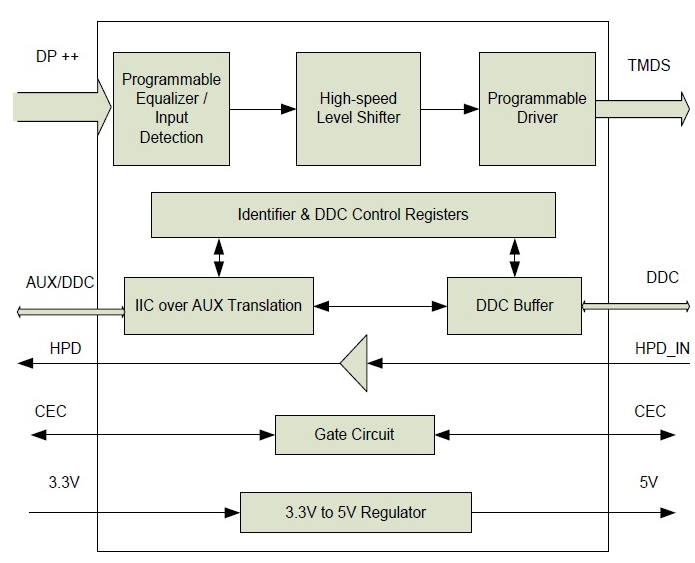

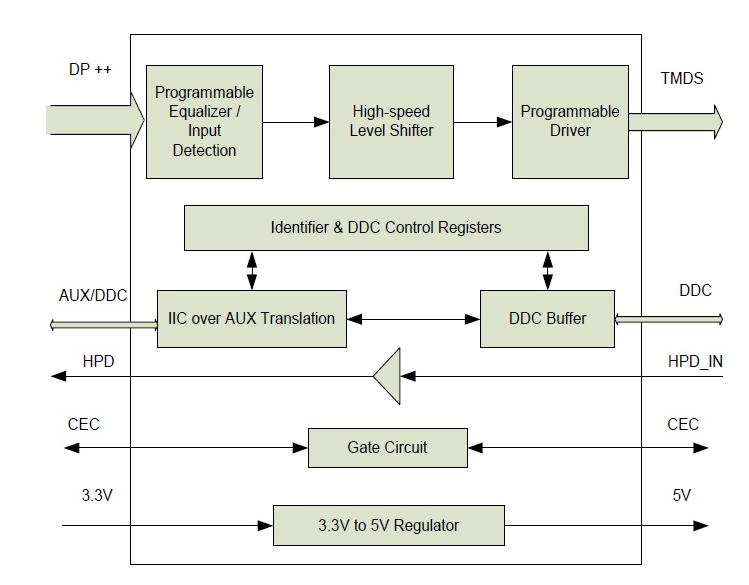

Chrontel 的 CH7530A 是一款低成本、低功耗的半导体器件，可将 DisplayPort 双模信号转换为 HDMI/DVI 信号。这款创新设备集成了可编程均衡器、高速 TMDS 电平转换器和 IIC 到 AUX 转换器，专为 DP++ 转 HDMI/DVI 适配器设备、扩展坞和 PC 细分市场而设计。该CH7530A符合 DisplayPort 双模标准规范 1.1 版。该器件集成了精密的均衡器和高速TMDS电平转换器，其TMDS信号输出符合HDMI规范1.4b版和DVI规范1.0版，并支持高达4Kx2K@30Hz或1920x1080@120Hz的视频分辨率，适用于3D应用。该CH7530A还集成了HDMI标识符、IIC over AUX转换器和相关的DDC控制寄存器，可实现可编程HDMI或DVI输出，并支持上游DisplayPort连接器上的DDC和AUX信号。集成升压稳压器，CH7530A支持HDMI/DVI配置的5V电源输出。

特征

• 符合 DisplayPort 双模规范 1.1 版
• HDMI 输出符合 HDMI 规范 1.4b 版和 DVI 规范 1.0 版
• HDMI 输出支持高达 300 MHz 的 TMDS 时钟，用于分辨率高达 4Kx2K@30Hz 或 1920x1080@120Hz 的视频传输
• 支持 IIC-over-AUX 事务
• 支持 DDC 缓冲器和相关控制寄存器集成 HDMI 标识符
• 单 3.3V 电源
• 支持5V HDMI电源输出，电流输出能力超过50mA
• 可编程均衡器
• 支持输出驱动器上的可编程预加重
• 支持CEC隔离开关
• 低功耗架构
• 水槽侧引脚上的防反向驱动设计
• 符合 RoHS 标准和无卤素封装
• 无水晶

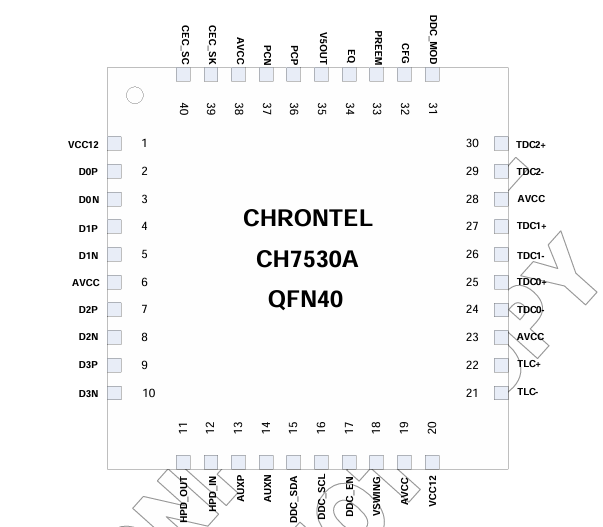

• 采用 40 引脚 QFN 封装 （5 x 5 mm）




应用程序：

DP++类型2电缆适配器

扩展坞

笔记本电脑/超极本/一体机
