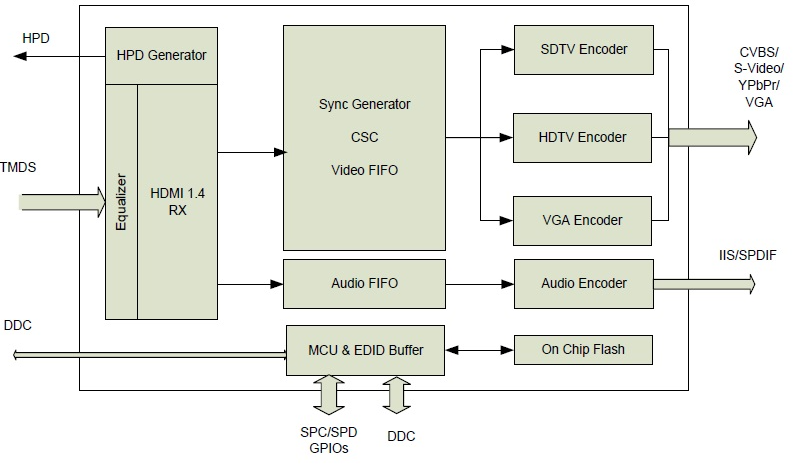

Chrontel 的 CH7106B 是一款低成本、低功耗的半导体器件，由 HDMI 接收器、三个独立的 9 位视频数模转换器 （DAC）、SDTV 编码器、HDTV 编码器和音频编码器组成，可将 HDMI 信号转换为具有 IIS 或 SPDIF 音频输出的 CVBS/S-Video/YPbPr/VGA 输出。

集成的 HDMI 接收器符合 HDMI 1.4b。凭借先进的MCU和片上闪存，CH7106B支持自动启动和EDID缓冲区。利用嵌入式闪存自动加载的固件，CH7106B可以支持 HDMI 输入检测、DAC 连接检测并确定自动进入省电模式。

功能

- 符合HDMI 1.4规范的HDMI接收器

- 支持多种输出格式：

  — 标准清晰度电视（CVBS或S-视频输出，NTSC和PAL）

  — 高清晰度电视（YPbPr输出）适用于480p、576p、720p、1080i和1080P

  — 模拟RGB输出用于VGA，具有三重9位DAC，最高可达200MHz像素率。同步信号可以以分离或复合方式提供。

- 支持VESA和CEA时序标准，最高可达UXGA和1920x1080@60Hz

- 芯片内置音频编码器，支持2通道IIS/S/PDIF音频输出

- VGA输出符合VESA VSIS v1r2规范

- 嵌入式MCU处理控制逻辑

- 支持通过芯片内闪存自动加载固件启动设备

- 集成EDID缓冲区

- 支持TV/VGA连接检测

- 支持HDMI输入检测

- 内置缩放引擎，支持在SDTV输出应用中使用640x480安全模式输入

- 支持自动电源节省模式和低待机电流

- 支持422到444转换

- 支持在ITU-R BT.601和709颜色空间下将RGB转换为YCC，适用于VGA/SDTV/HDTV输出

- 提供IIC从站接口和HDMI DDC接口用于调试和固件更新

- 低功耗架构

- 符合RoHS标准和无卤素封装

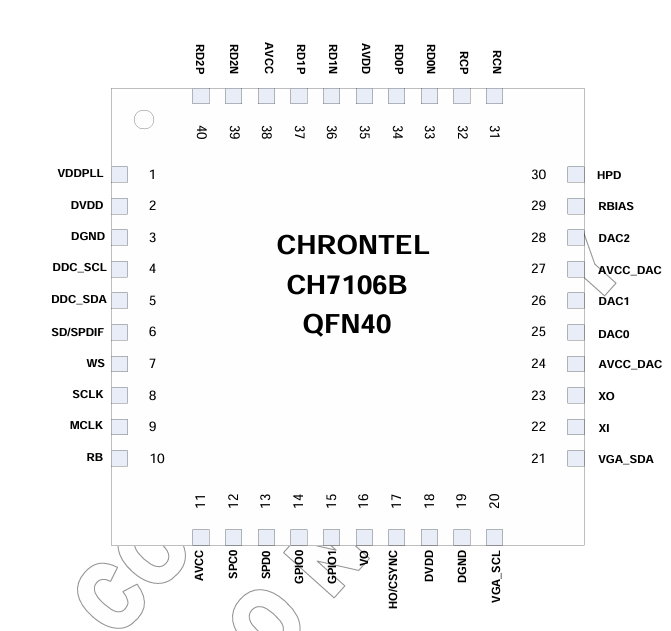

- 提供40引脚QFN封装（5 x 5毫米）

应用

- HDMI到SDTV/HDTV/VGA适配器/对接站

- 汽车信息娱乐设备

- 平板设备

- 手持/便携设备

- 数字视频系统
