汽车行业—连接器PIN针测量

2021-12-13 11:38:35来源: 光虎光电科技（天津）有限公司

检测要求

测量汽车零部件引脚的间距和位置度，精度要求0.1mm

解决方案

连接器PIN针与连接器的外框具有一定的位置关系，但连接器外框是高于pin针顶部约15mm的距离；
此时用不同的镜头无法满足高精度大景深的需求，故采用面阵相机＋双远心镜头的方案，同时拍清了pin针和外框，实现了高精度的位置度测量。

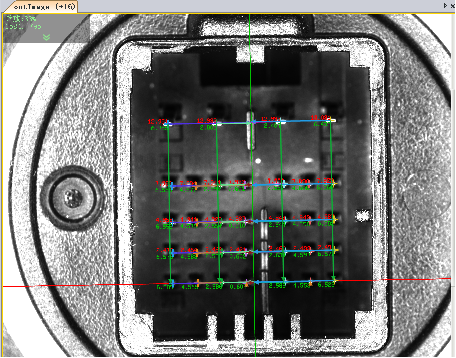

测试效果图


光虎光学专业生产由德国设计的工业镜头。

以高精度双远心镜头为核心，涵盖高性能FA定焦镜头、变倍镜头等产品。

可实现为客户定制化研发生产。光虎光学还代理欧美日机器视觉全系列产品。

如面阵与线扫工业相机、智能相机、3D相机、红外与紫外相机、光源、图像采集卡、机器视觉软件及其他周边产品。
