二、紫外相机
而空气在低于约200nm的波长下是不透明的,也意味着无法进行观察。近紫外又可以细分为:320nm-400nm的长波UV,也称UV-A;280nm-320nm的中波UV,也称UV-B;200nm-280nm的短波UV,也称UV-C。工业上使用最常见的紫外波长是365nm和395nm。
紫外线可用于机器视觉应用中,以检测使用可见光无法检测到的特征。由于紫外线被许多材料吸收,因此可以捕获产品表面的图像,并且由于它的波长比可见光短,因此会被产品上的表面特征所散射。
通常用于高分辨率视频显微镜、电晕检测、半导体检测和无损检测。
三、高速相机
高速摄像机是一种能以小于1/1000秒的曝光或超过每秒250帧的帧速率捕获运动图像的设备。
市场上的高速相机基本可以分为两大类:可以与捕获的视频相同或者更快的速度加载视频的相机,以及捕获整个事件并必须在后续进行数据传输该事件的相机。
这两种类型相机的使用取决于需要拍摄的时间长度,一般分为长时间记录事件和瞬态事件。
长时间记录的事件通常在100 - 300fps的情况下以中等分辨率记录几分钟或者几个小时。在这些事件期间,相机无法存储完整的视频,所以必须将其实时的传输到计算机。传输速度取决于传输介质的吞吐能力。
瞬态事件在几秒钟内发生,通常每秒钟捕获几千帧图像,然后生成一个以GB为单位的RAW原始数据。

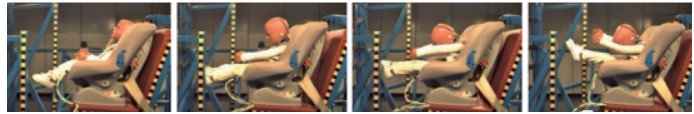

高速摄像机主要应用于科研,军事测试以及工业生产评估等领域。例如汽车碰撞测试,焊接过程中的电弧的产生,电池爆炸过程中的有机液体飞溅,像这一类速度非常快的现象必须借助高速摄像机才能清晰的捕捉到。高速摄像机可以在很短的时间内完成对高速目标的快速、多次采样,当以常规速度放映时,所记录目标的变化过程就清晰、缓慢地呈现在我们眼前。
四、偏振相机
偏振相机就是四个不同角度的偏振片(90°, 45°, 135° 和0°) 分别放置于单个像元上,每四个像元一组作为一个计算单元。
通过四向偏振器来捕捉画面物体中的不同程度的极化信息,直接体现在拍摄的画面中,可适用于玻璃检测、应力检测等应用;同时还可以检测玻璃、金属等单色或彩色相机难以检测的反光表面。
传统机器视觉无法检测的应力、表面粗糙度、合金成分等应用,而这些都是偏振相机的优势体现,极大地延伸了机器视觉的探测能力。
偏振的应用长期以来一直用于机器视觉检测,以检测应力,检测物体并减少透明物体的眩光。典型的设置需要在目标物体、光源和相机之间安装一个或多个外部偏振片板。各种设置可用于测量材料应力,增强对比度以及分析表面质量的凹痕或划痕。

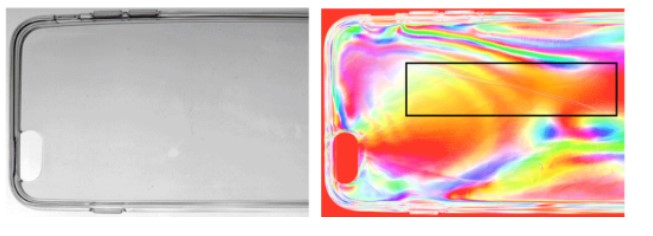

应力检测
当偏振光穿过透明材料时,偏振光的入射角度将通过物体中的不同应力区域转换为不同的角度。通过将颜色分配给特定的偏振角度,可以可视化缺陷和应力区域。
减少反射
物体会反射光线,使表面检测变得困难。食品和包装检测应用可以通过减少反射和眩光来减少偏振片的使用。
提高对比度
在低光照条件下,可以通过检测物体偏振的角度来改善对比度。上面的例子展示了如何在低光下通过常规成像来改善对比度。
划痕检测
与应力检测类似,使用传统成像很难识别某些缺陷和划痕。为了帮助识别表面缺陷,偏振成像可用于检测透明材料上的划痕。
【来源:光虎光学内部培训资料】
