01 项目背景

随着手机摄影技术的不断发展，如高像素、超广角、长焦等功能的不断涌现，对摄像头支架平面度的要求也越来越高。高精度的平面度重复性检测能够为这些新技术的研发和应用提供有力支持。

深视智能一体式激光位移传感器通过非接触方式实现手机摄像头光圈支架平面度的高精度测量，避免人工检测的主观性，全面把控制造过程，提高产品质量， 满足多场景 精细化检测需求。

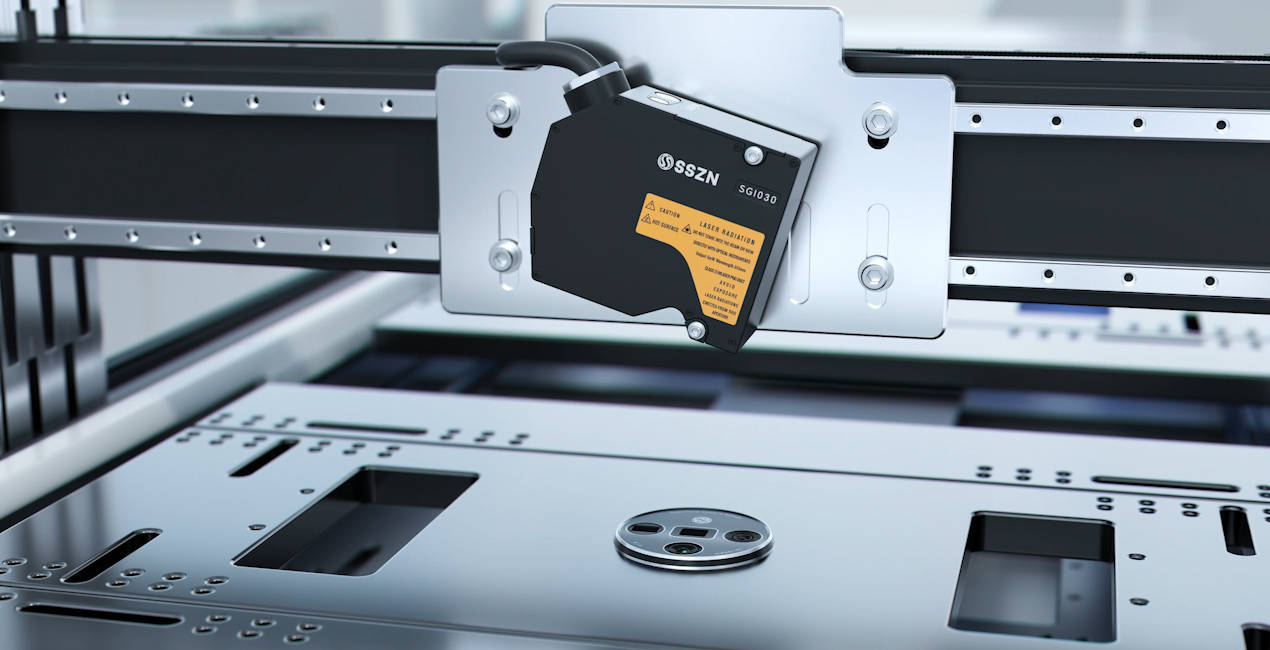

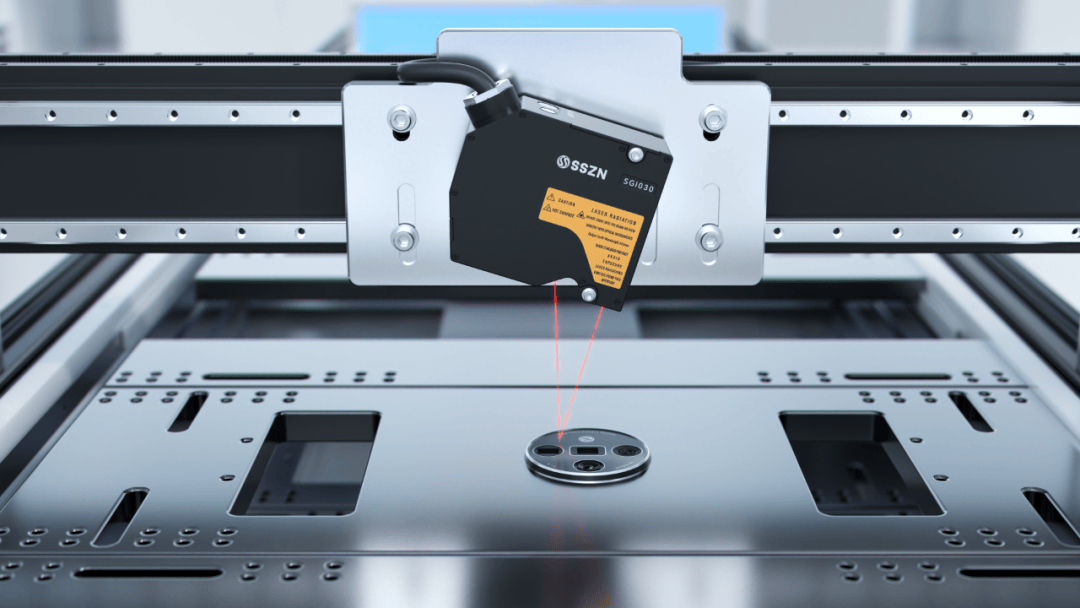

图 | 手机摄像头光圈支架平面度检测示意图

02 平面度重复性测量方案

深视智能一体式激光位移传感器SGI系列拥有10种型号，检测范围从-650mm到250mm，重复精度高达 0.05μm，线性度可达± 0.02% F.S，可依据不同需求灵活选用。

在生产过程中，使用单个SGI030激光位移传感器镜面角安装在测量平台上，对摄像头进行逐一检测。 传感器发射的激光束聚焦在摄像头 光圈支架表面多个目标点，通过三角测量原理，精确测量摄像头表面不同点到传感器的距离。

将这些距离数据传输到配套的测量软件中，软件通过预设的算法，拟合出摄像头表面的平面，并计算出平面度误差。 一旦平面度误差超出设定的阈值，该摄像头即被判定为不合格产品，从而保证了只有平面度符合高标准要求的摄像头才能进入下一生产环节，有效提高了产品的成像质量和一致性。

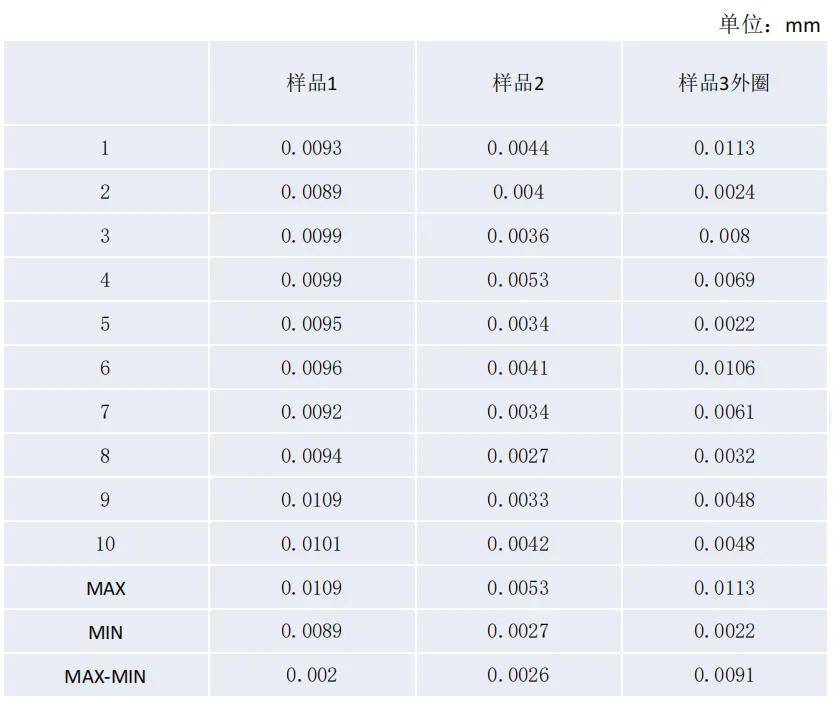

图 | 摄像头 光圈支架平面度测量结果

基于摄像头平面度 重复精度10μm 的测试需求，SGI030激光位移传感器在测试使用10kHz采样频率，经过 10次动态测量，获取的平面度重复性最大值为0.0091mm ，测试结果符合生产要求。

03 深视智能传感器推荐

通过深视智能SGI系列 激光位移传感器的 精确检测，研究人员可以深入了解不同平面度对各种新型摄像头技术性能的影响，从而不断改进支架设计和制造工艺，推动手机摄像头技术向更高精度、更小型化、多功能化方向发展，为未来手机摄影带来更多的创新和突破。
