背景介绍

在面板贴合行业屏，手机屏幕玻璃（Cover glass）在生产过程中需要贴合一层保护膜，保护CG在生产中出现的屏幕刮花的现象。

系统性能

新西旺高精度对位贴合系统采用手眼自动标定和联合标定的方式将该系统的多个相机和机台的对位设备标定在一个坐标系中，稳定、高效地为保护膜的对位贴合设备提供精准的对位引导。在应用过程中，依据手眼标定中的平移标定结果和旋转标定结果，评估对位平台的运动误差。*终产品贴合精度是±0.15mm，还添加多种防呆管控，包括产品的尺寸管控、上料的精度管控、能否对位的管控（保证产品不会压到治具）。这些管控值设定，可根据需求进行修改。

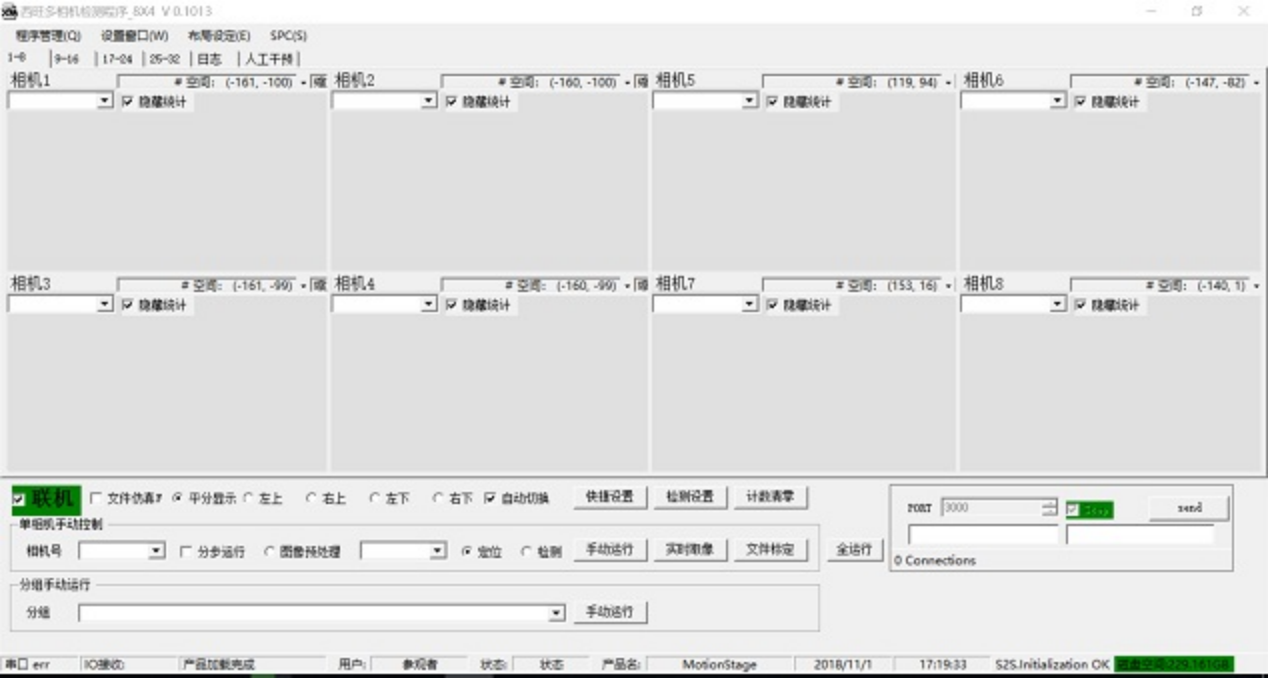

软件界面图

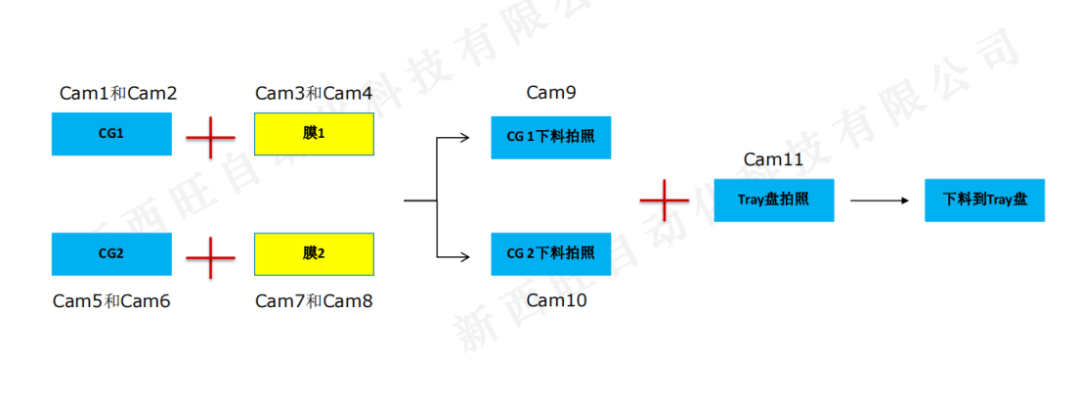

视觉方案示意图

一次对位精度：±0.015mm；

一次对准率：99.9%

系统中的相机个数：11个CCD；

应用设备：保护膜贴合设备；

工作效果

此系统在保护膜贴合机台中，保证了保护膜贴合稳定，CG下料准确。

应用领域

面板行业中的保护膜贴合

本文章来自：http://www.cdxiwang.com  成都新西旺自动化科技有限公司
