AT新一代3D相机/传感器震撼发布！
收藏
2022-07-04 14:16:16来源: 中国大恒（集团）有限公司北京图像视觉技术分公司

近日，德国Automation Technology（AT）公司推出了新一代分体式3D相机C6系列和一体式3D传感器C6-CS系列。大恒图像作为AT公司3D产品中国区域独家授权代理商，带您抢先了解新特性！

产品性能优势

C6产品图片



C6性能优势

  • 同等分辨率下速度远高于同类产品的3D传感器

  • 先进的3D算法技术

  • 具有高级过滤和验证功能的智能线检测算法可实现高精度扫描

  • 测量范围广

  • 包含分体式相机、一体式传感器和MCS型号

  • IP67工业防护等级

  • 相同分辨率下，C6-4090比C5-4090快1.8倍

  • 独特的MultiPart功能：以最佳像素格式的最大轮廓速度并行输出多达9种不同特征（如范围、反射率、散射）

  • 独一无二的MultiPeak功能：可输出多达4个不同的峰值，可以轻松处理干扰反射或扫描透明物体

  • 最新的GenICam 3.0 3D标准

产品性能参数

分体式C6相机参数

型号


C6-1280-GigE


C6-2040-GigE


C5-4090-GigE


分辨率

1280 × 1024

2048 × 1088

4096 × 3072

像元尺寸

6.6 µm × 6.6 µm

5.5 µm × 5.5 µm

5.5 µm × 5.5 µm

动态范围（HDR-3D）

90 dB

数字化

10 Bit

传感器算法

MAX，TRSH，COG，FIR-PEAK

3D模式下的轮廓长度

1280 像素/轮廓

2048 像素/轮廓

4096 像素/轮廓

最大扫描速度(行数为8)

116K

25K

20.3K

镜头接口

M42×1 / 可选配C-Mount或F-Mount适配器

一体式C6-CS传感器参数

型号

C6-1280CS

14-76

C6-1280CS

14-120

C6-1280CS

21-40

C6-1280CS

23-29

C6-1280CS

23-47

每条轮廓包含数据点数

1280

1280

1280

1280

1280

X方向分辨率 (µm)

59

94

31

23

37

Z方向分辨率 (µm)

3.5

5.9

1.2

0.8

1.4

工作距离 (mm)

197

197

90

106

106

Z方向测量范围 (mm)

80

120

46

40

40

视野FOV (mm)

76

120

40

29

47

型号

C6-1280CS

23-75

C6-1280CS

25-20

C6-1280CS

35-7

C6-1280CS

35-12

C6-1600CS

14-125

每条轮廓包含数据点数

1280

1280

1280

1280

1600

X方向分辨率 (µm)

59

16

5

10

78

Z方向分辨率 (µm)

2.3

0.5

0.2

0.2

4.9

工作距离 (mm)

106

72

31

31

197

Z方向测量范围 (mm)

40

20

5.2

8

80

视野FOV (mm)

75

20

7

12

125

型号

C6-2040CS

14-100

C6-2040CS

14-160

C6-2040CS

18-38-2X

C6-2040CS

21-53

C6-2040CS

23-38

每条轮廓包含数据点数

2048

2048

2048

2048

2048

X方向分辨率 (µm)

49

78

19

26

19

Z方向分辨率 (µm)

2.9

4.9

0.8

1

0.7

工作距离 (mm)

197

197

117

90

106

Z方向测量范围 (mm)

120

80

30

46

40

视野FOV (mm)

100

160

38

53

38

型号

C6-2040CS

23-63

C6-2040CS

23-100

C6-4090CS

39-82

C6-4090CS

39-145

每条轮廓包含数据点数

2048

2048

4096

4096

X方向分辨率 (µm)

31

49

20

35

Z方向分辨率 (µm)

1.2

1.9

0.5

0.9

工作距离 (mm)

106

106

172

172

Z方向测量范围 (mm)

40

40

15

15

视野FOV (mm)

63

100

82

145

产品应用领域

电子半导体检测

  • 手机外壳检测

被测物                                      3D扫描效果


  • 手机电池仓异物检测

被测物                                              3D扫描效果

  • BTB连接器端子平面度检测

3D示意图                                            检测效果示意图

路面检测

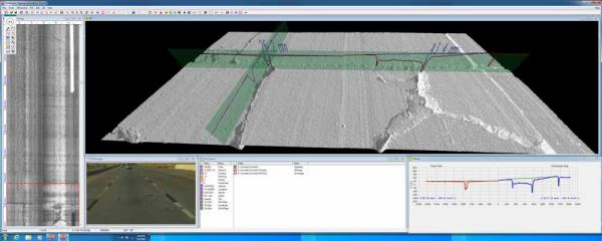

  • 路面检测系统

3D传感器安装在车载系统上，对路面进行高精度扫描，并可虚拟出路面结构的总体轮廓，检测路面开裂、车辙、整体结构情况等。

铁路检测

  • 受电弓扫描

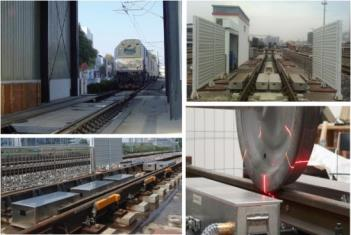

  • 车辆轮对故障、尺寸动态检测系统

对通过车辆的轮对踏面擦伤深度、轮对圆周磨耗、轮缘厚度、轮辋厚度等数据进行实时检测，并进行预报和报警。AT C2系列3D传感器搭配大功率激光器，精确检测轮对状态。


轮对扫描效果图

  • 接触网与受电弓滑板监测系统

对运行中的弓网状态、受电弓滑板及车顶进行实时监测。使用3D轮廓传感器，精确检测滑板状态。大功率近红外激光器配合高性能红外滤光片，有效抗自然光干扰。

视觉系统定制服务

大恒图像自1991年成立之日起，一直专注于机器视觉行业并坚守“持续创新”的理念。秉承这一理念，目前大恒图像已经成功在消费电子、新能源、半导体、汽车、物流、交通、医药、科研等行业为客户提供优质的产品和定制化的视觉解决方案。

也许您所在的行业也正面临着“提速增效”的考验，如果您对目前的“提速增效”环节一筹莫展，请您即刻联系大恒图像：400 999 7595。我们将为您提供：前期专业的技术咨询及项目评估、中期产品选型及定向开发、后期系统部署及技术培训，一站式服务为您解除后顾之忧，助力您的产业升级！
