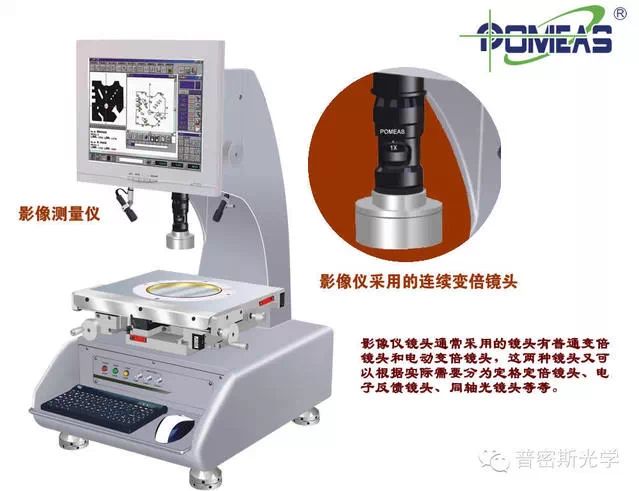

在二次元影像测量仪的使用中，镜头在其中发挥着十分重要的作用，它是架在影像测量仪与测量工件之间的主要桥梁。如何选择适合影像测量仪使用的镜头，让影像测量仪发挥最大的测量功能，这是是关乎影像测量仪性能的关键。影像仪(二次元)常用镜头 根据镜头的性能和外形区分，目前主要有四种类型的镜头，主要有自动变焦镜头、P型、E型、L型和等类型，分别叙述如下：
　　1.自动变焦镜头
　　(1)为自动定位镜头本身瞳焦已经调节好，需要检验从最大倍率到最小倍率的清晰度，是否一致、是否清晰。
　　(2)检验同轴度，即最大倍率到最小倍率取像在同一位置，不能偏移或偏移太大，均视为不良品，必需重新更换镜头。
　　(3)光学放大倍率为0.7—4.5X。
　　(4)清晰度根据校正块、实际对象成像反映来进行判读。
　　2.P型镜头
　　(1)自动定位镜头，本身瞳焦已经调节好，需要检验从最大倍率到最小倍率的清晰度，是否一致、是否清晰。
　　(2)检验同轴度，即最大倍率到最小倍率取像在同一位置，不能偏移或偏移太大，均视为不良品，必需重新更换镜头。
　　(3)光学放大倍率为0.7—4.5X，即0.7倍到4.5倍之间共九种倍率。
　　(4)清晰度根据校正块、实际对象成像反映来进行判断。
　　3.E型镜头
　　(1)此镜头为普通工业镜头，需要手动调节瞳焦，在机台安装好以后，手动调节使用最大倍率和最小倍率时，图像同样的清晰，如果不能调节清晰度视为不良品，如果调节后镜头有晃动等不稳定因素存在，也视为不良品。
　　(2)检验同轴度，即最大倍率到最小倍率取像在同一位置，不能偏移或偏移太大，均视为不良品，必需重新更换镜头。
　　(3)光学放大倍率为0.7—4.5X。
　　(4)清晰度根据校正块、实际对象成像反映来进行判读。
　　4.L型镜头
　　(1)此镜头为普通工业镜头，需要手动调节瞳焦，在机台安装好以后，手动调节使最大倍率和最小倍率时，图像同样的清晰，如果不能调节清晰度视为不良品，如果调节后镜头有晃动等不稳定因素存在，也视为不良品。
　　(2)检验同轴度，即最大倍率到最小倍率取像在同一位置，不能偏移或偏移太大，均视为不良品，必需重新更换镜头。
　　(3)光学放大倍率为0.7—4.5X。
　　(4)清晰度根据校正块、实际对象成像反映来进行判读。

     以上资料有光学系统解决方案专家--普密斯光学分享。普密斯光学微信公众号：POMEAS-OPTICS.
