在笔记本电脑生产装配过程中，有很多零部件需要装配，对于笔记本电脑电池仓缺陷检测的传统方法是人工测量和判断，但该方法容易受检测人员主观意愿、情绪、视觉疲劳等人为因素的影响，使检测结果出现偏差疏漏。因此用机器视觉替代人工肉眼，给流水线的装配安装“火眼金睛”就成为了企业必然的选择。

笔记本电脑电池仓检测方案

翌视科技的一体式3D相机（LVM-2030）配合检测系统软件，能够检测电池仓异物、散落的螺钉、离型纸等，高效准确的检出异物，实现电池与电池仓高效率组装。

采用相机：一体式3D线激光相机 LVM-2030。

LVM-2030具有X向2048实际物理轮廓点数。全画幅下的采集速度340帧每秒，具有最大80mm的宽视野，Z 向景深大于70mm，适用于笔记本电池仓内部的异物测量。

检测方法：利于3D点云数据，检测电池仓是否有异物：散落的螺钉、离型纸等。

检测效果

· X方向可达40um以下的真实分辨率；

· 检测设备重复精度±2μm以内；

· 高速检测，全画幅时帧率可达340fps；检测采图效果如下：

料件

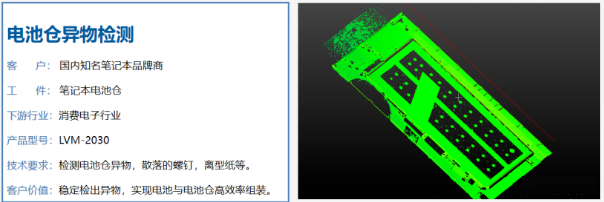

点云图

应用案例

笔记本电脑电池仓内平面度、断差、散落的螺钉和离型纸等检测：

需求与解决方案

· 测量对象：笔记本电脑电池仓内平面度、断差、散落的螺钉和离型纸等检测；

· 技术要求：Z±0.05MM，FOV：75MM；

· 节拍要求：5S内扫描完产品，（产品长度200MM），帧率3K左右，LVM-2030相机最高可达10K FPS，满足节拍要求；

· 测量方案：单台LVM-2030相机Y向扫描，得到点云图后通过Capture图像算法平台对平面度，散落的螺钉设置合理阈值，阈值范围内OK，超出阈值NG；

· 机构：高精度伺服运动控制；

· 技术亮点：电池组装前，LVM-2030相机对电池仓进行平面度，散落的螺丝，离型纸等检测，确保电池安装的稳定性。

· 客户价值：新增全自动检测设备，提高产品质量控制水平，增加终端客户满意度。
