电子消费行业日新月异,产品从外观到质量要求更加严格,其中手机装配质量要求也越来越高,又该如何应对快速检测手机中框复杂的多项检测要求?一起来看看深视智能的具体案例吧!
应用场景:针对手机组装阶段的电池仓异物进行检测,防止组装过程中异物刺穿电池。
相机型号:SSZN SR7140
检测优势:检测颗粒度最小可达0.5*0.5*0.3mm。

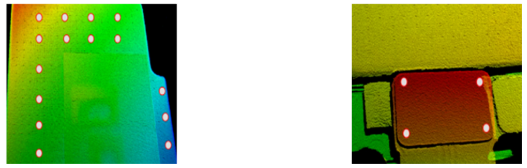

电池仓异物检测图

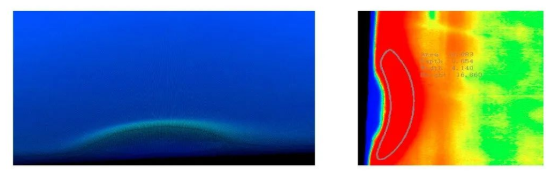

电池凸包3D效果 平面缺陷检测结果
应用场景:对手机组装阶段的螺钉浮高、弹片高度、BTB浮高、屏蔽罩平面度等不良情况进行检测。
相机型号:SSZN SR7080
检测优势:最高速度可达8000轮廓每秒,实际上线最快节拍可达8s/pcs,最高精度可达6μm。

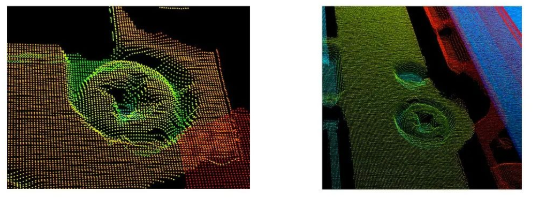

螺丝效果图
多种辅料检测图

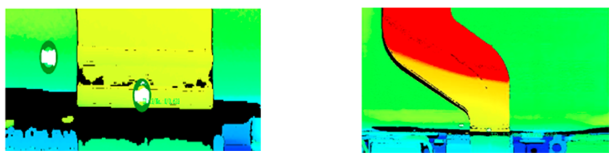

同轴线高度差(1) 同轴线高度差(2)

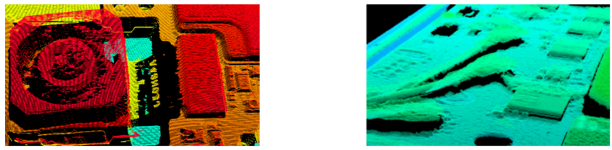

BTB卡和检测 弹片3D效果细节图

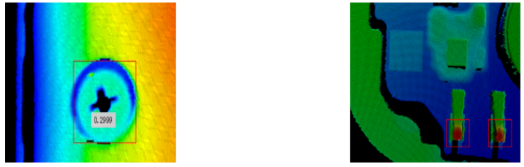

螺钉浮高检测 弹片浮高检测
屏蔽罩平面度检测 BTB安装是否到位
应用场景:(60多项内容)
aRF线缆组装:连接器触点缺失、是否安装到;
螺钉组装:缺失、是否安装到位;
弹片触点:正位度 、高度;
电池装配:超高、倾斜;
泡棉等辅料:缺失、位置高度。
相机型号:SSZN SR7080

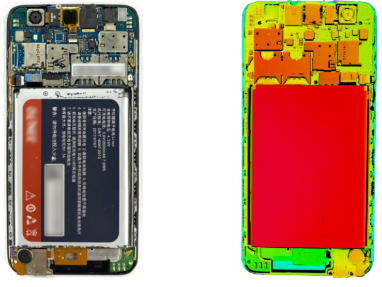

辅料高度检测图
实物图 点云图
检测优点:
· 一次扫描可同时检测60多项缺陷,主要为零部件高度检测;
· 适应各种颜色手机(烈焰红、草木绿、雪盈白、陶瓷黑);
· 适应缺陷物料的各种颜色和形状(黑色泡棉、高光金属等);
· 检测速度达到600UPH(包括上下料);
· 新产品换线时间小于30分钟。
