揭秘汽车工厂3D视觉黑科技!打通汽车排气管自动化配装升级之路
收藏
2022-04-11 11:08:24来源: 中国机器视觉网

Basler的客户一埃尔森智能科技(AIsontech)是中国高新技术企业,是中国首家3D视觉厂商,多年来一直致力于设计并生产3D机器人视觉定位系统,并已被广泛应用于汽车制造行业,不断推动着汽车工厂的智能化升级。享誉国内外的汽车品牌「一汽大众」,是埃尔森的服务客户之一。在汽车制造总装车间的底盘装配线中,埃尔森使用Basler 相机成功研发出可实现排气管自动化装配的视觉定位引导系统,帮助汽车厂商进一步提高核心生产力。

在汽车排气管自动化装配过程中,视觉引导系统会面临多种挑战:

· 排气管中尾段体积大,长度达到两米以上,不锈钢材质使其表面具有一定反光特性

· 器具可能未满载工件或存在到位偏差,需要视觉系统进行实时空间定位,赋予机器人感知能力

· 现场有约4种车型的底盘需要生产,未来还有可能增加,要求自动化设备具有很高的灵活性

· 用户要求3D视觉系统的定位精度达到+1mm,抓取准确率达到99.9%,满足日产能的要求

解决方案和益处

埃尔森智能科技研发的AT-S1000-04A系列3D视觉系统可完美应对工位空间有限、工件表面反光、精度要求高等自动装配过程中的挑战,并精准定位任意来料的空间位置。该视觉系统中搭载了两台Baslerace230万分辨率相机、埃尔森自主研发的线激光成像技术和操作系统软件SmartVision。

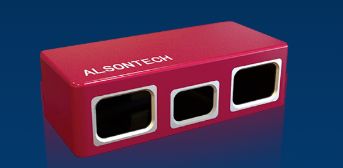

AT-S1000-04A系列3D视觉系统

在工位现场3D视觉系统安装于机器人末轴上,选取排气管弯角作为特征通过高精度工业相机和线激光模块获得特征部位的精细点云数据经过运算后获得工件的最佳抓取坐标,反馈给机器人引导其准确抓取后装配于底盘对应位置。


AT-S1000-04A系列3D视觉系统安装在机械手臂上引导机器人抓取排气管

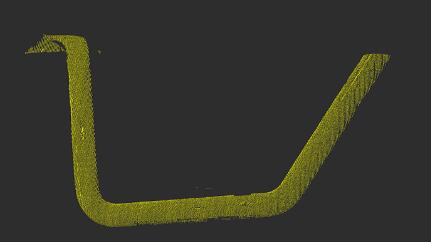

3D视觉系统获取的排气管点云图

方案益处

· Basler ace相机机身紧凑、稳定可靠,非常适用于工业现场,并为客户赢得更多安装空间

· ace相机采集速度快、精度高、成像质量好,保证3D视觉系统准确引导,提高生产效率,15分钟内可完成不同规格工件的导入,节省切换设备时间,产线无需停产

· 降低生产成本,该方案能帮助汽车厂商减少至少两名搬运工人的部署以及来料器具到位装置的投入

· 埃尔森易于操作的3D视觉定位软件,无需具备过多的自动化编程知识也能掌握
