随着冶金行业产业升级的浪潮不断推进，细分领域的耐火砖行业也迎来了新的契机，机器视觉作为工业自动化的核心技术也得到了充分应用，西克3D相机在耐火砖领域表现出优异的性能。

耐火砖简称火砖，它是一种定型耐火材料，轻型耐火砖是用于保温隔热场景，重质耐火砖主要用于砌筑炼钢电炉、玻璃熔炉、水泥回转炉，以及众多的建筑工程；通常由铝矾土或其他氧化物含量较高的原料经成型和煅烧而成，热震稳定性高，耐火度在1770℃以上。由于它的性能突出,可以帮助很多特殊行业在高温下进行工作，也因此耐火砖的规格检测、热震稳定检测非常重要。

耐火砖生产工艺

制造过程大致分为：原料、粉料制备（破碎、粉碎、筛分）、比例配料、制丕混炼、干燥成型、烧结、检验、包装

按照制备方法可以分为：烧成砖，不烧砖，电熔砖，耐火隔热砖

按照形状分为：标准砖，普通砖，特异砖

按照原料分为：耐火粘土砖、高铝砖、硅砖、镁砖等

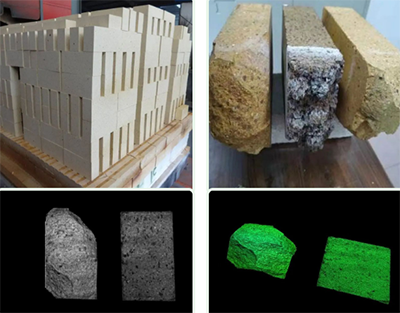

耐火砖尺寸检测

应用描述：在检验、包装、出货等环节，需要核验耐火砖形状和尺寸是否符合规格要求，对长度、高度、宽度、平面度等检测是否标准；常规检测精度要求0.02-0.1mm

应用难点：物料种类多、尺寸及颜色各异；黑料吸光、亮面反光等问题，对相机成像质量要求高；需要3D相机景深兼容性好，具备速度优势。

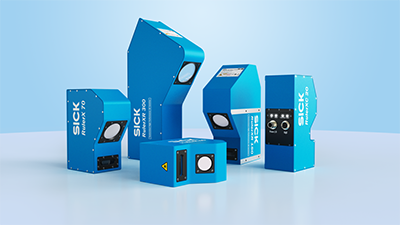

SICK RulerXR系列相机功能强大、速度快、可灵活配置，能够胜任尺寸规格视觉检测任务。

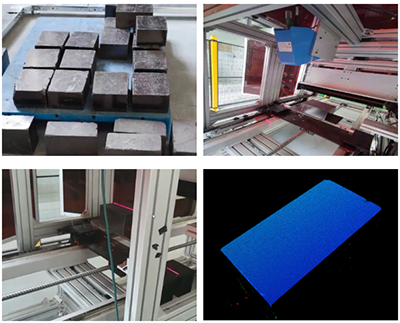

耐火砖表面缺陷检测

耐火砖热成型后，耐火材料抵抗温度的急剧变化而不破坏的性能称为热震稳定性；此种性能也称为抗热震性或温度急变抵抗性。众所周知，硅砖受急冷急热易产生裂纹、开裂；镁砖易于剥落。

应用描述：SICK 3D相机检测耐火砖表面缺陷：3D相机配套耐火砖温度疲劳检测机，检测耐火砖端面情况。

工作流程：

1.抓料入炉1500度极温20-30min；

2.水冷5-10min；

3.3D相机检测端面情况，判断表面是否有剥落，从而验证耐火砖热震稳定度

相机检测内容：检测端面1-2mm级别崩裂 ，变形，破损，掉渣等表面情况

应用难点：材料种类多、表面缺陷情况多样，光照后情况不同，成像质量要求较高；周围有加热炉以及水冷等环境，环境较为恶劣，对相机稳定性要求高；架设空间有限，需要完成快速配置。

SICK Trispector1030 相机有效地通过图像量化了耐火砖热震稳定程度，适配不同种耐火砖材料，高铝，镁制，炭制等不同材料，把关质检，助力行业新发展。
