过去的二十年是我国超高速发展的二十年，机械自动化技术已经取得了长足的进步，自动化早已应用于我们生产生活的每一个角落。随着自动化技术在工业中的进一步深化，机器视觉作为如今机械自动化最尖端的技术，已经将行业从自动化带入到了智能化，这就使得人力已经在不可控的生产环境中得到了解放，也让高精度、高速度、大批量生产不再受人工效率所局限，并且生产过程的可量化数据可以被准确的收集并用来大数据分析和改进，也为工业化信息集成提供了便利。

机器视觉需要实时传输海量数据，因此行业发展离不开高速接口控制器的助力，T630高速接口芯片是方寸微电子自主研发的一款USB3.0超高速控制器芯片，集成了国产 32 位高性能 RISC CPU，支持 USB3.0、MUXIO、I2C、SPI、UART 等多种接口，可快速在嵌入式主板上与 FPGA/CPU 进行对接通讯，作为 USB3.0 外扩芯片与 PC 或者服务器实现数据传输，广泛应用于视频采集卡、视频会议摄像头、监控摄像头、数字摄录机、工业照相机、测量和测试设备、医疗成像设备、打印机、扫描仪、指纹采集终端等众多电子产品。

图1 方寸T630高速USB3.0接口控制器芯片

T630高速接口控制器芯片—工业相机应用解决方案

工业相机是一种高度集成化的小型机器视觉系统，它将图像的采集、处理与通信功能集成在单一相机内，是机器视觉系统的一个关键部分。工业相机的本质其实就是将采集到的图像转换成数据，也就是光信号转换成电信号。工业相机相比于民用相机，它的图像传输稳定性更高，抗干扰能力更强。工业相机快门的时间是非常短的，可以抓拍高速运动的物体，帧率也远高于普通相机。

图2  工业相机

以上工业相机多种行业领域上的应用，动辄上百万像素的图片，这就需要无论在何时何地，工业相机适配的高速接口控制器芯片都要实现三个基础功能：1，快速处理图像数据；2，实时超高速传输图像数据；3，多操作系统的适配。

方寸T630高速接口芯片以其丰富的接口和强大的数据传输能力，可以完美适配工业相机的应用。MUXIO接口可以外接FPGA芯片，前端摄像头将图像数据传输FPGA端处理，处理后的图像数据通过32位MUXIO连接T630高速接口控制器芯片，MUXIO接口频率最高可达110MHZ，T630高速接口控制器芯片将处理后的图像数据及视频数据通过USB3.0输出，传输速率最高可达418Mbps。

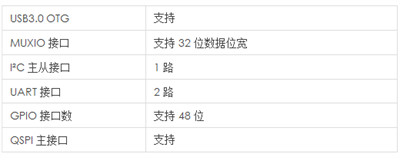

表1  T630超高速接口控制芯片功能参数

图3  T630高速接口控制器-工业相机应用框图

值得一提的是，T630高速接口控制器芯片还配置了USB  OTG。OTG：On-The-Go，即OTG技术就是实现在没有HOST的情况下，实现设备间的数据传输。例如数码相机直接连接到打印机上，通过OTG技术，连接两台设备间的USB接口，将拍出的相片立即打印出来，也可以将数码相机中的数据通过OTG发送到USB接口的移动硬盘上。（词条来源：360百科）这项技术也使得工业相机的应用场景更加多变、使用效率更加快捷。

T630高速接口控制器芯片—视频采集卡应用解决方案

视频采集卡（video capture card）用来把采集到的视频信号等数据输出到电脑，并转换成可被电脑识别的数字信号，或存储在电脑中或以流媒体的形式在电脑上播放，成为可存储、可编辑、可处理的视频文件，是机器视觉、线上直播、安防监控不可或缺的硬件设备。

图4  视频采集卡产品

与工业相机应用类似，T630高速接口控制器芯片可以适配视频采集卡的应用，而T630高速传输数据的能力，能够改善甚至防止视频采集丢帧问题的发生。视频采集卡的视频码流通过HDMI接口，流入HDMI RX芯片，再经过FPGA/ISP对视频和音频进行处理后，通过32位MUXIO接口连接我司接口芯片，MUXIO传输带宽最高可达110MHz，接口芯片USB端采用UVC、UAC协议，通过 USB3.0高速接口，与PC或者服务器实现数据传输。

图5  T630高速接口控制器-视频采集卡应用框图

T630高速接口控制器芯片—医疗成像设备应用解决方案

医疗成像设备是指利用各种不同媒介作为信息载体，将人体内部的结构重现为影像的各种仪器，其影像信息与人体实际结构有着空间和时间分布上的对应关系。

图6  牙科扫描仪

医疗成像方案是通过COMS SENSOR通过DVP/MIPI/LVDS接口将医疗采样图像，送入FPGA进行处理，处理后通过32位MUXIO接口连接我司接口芯片，MUXIO传输带宽最高可达110MHz，接口芯片通过USB3.0高速接口，与PC或者 PAD实现数据传输。

图7  T630高速接口控制器芯片—医疗成像应用方案框图

工业相机、视频采集、医疗成像三种应用场景有一个共同点，即需要控制器芯片拥有稳定且高效的数据读写能力。T630以其出众的能力得到了广大客户的交口称赞，在行业内有口皆碑。方寸微电子将始终坚持以市场为龙头，以人才为根本，以开发自主知识产权的集成电路芯片为基础，持续创新，依靠技术优势，不断提升产品品质，为客户创造更多价值，助力机器视觉和自动化产业高速发展。
