深视智能SC系列传感器,点光谱测量屏幕玻璃弧高及厚度!
收藏
2023-01-04 13:36:57来源: 中国机器视觉网

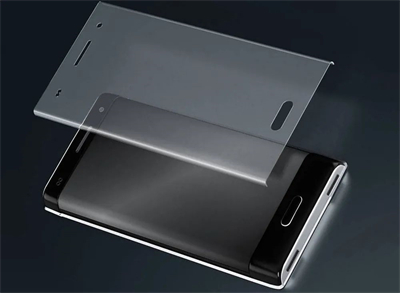

电子产品屏幕玻璃的尺寸精度直接影响到其装配精度,为避免玻璃加工工艺导致屏幕玻璃成型尺寸出现误差,有必要对成型后屏幕玻璃的弧高和厚度进行全面检测。分享SC系列点光谱测量屏幕玻璃弧高及厚度的应用案例。


检测需求

产品名称:屏幕玻璃;测量项目:弧高、厚度;精度要求(静态&动态):静态重复性0.003mm、动态重复性0.01mm。

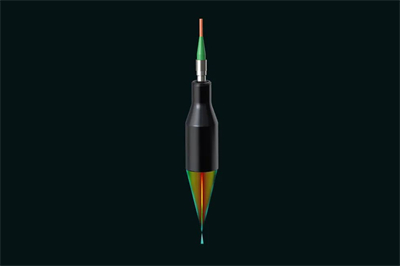

传感器选型

传感器型号: SC04025;工作距离: 16mm;测量范围: 4mm;采样频率: 500-10000Hz;角度特性: ±25°;安装方式: 水平安装。


效果图展示

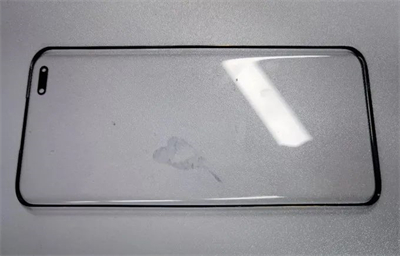

样品1


样品2


样品3

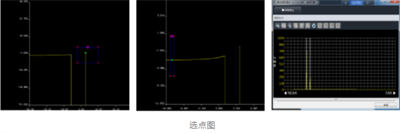

测量原理

样品1

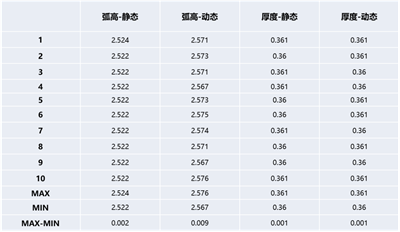

图 数据结果   单位:mm

测量结果: 10次动态测量,高度重复性为0.005mm;10次静态测量,高度重复性为0.004mm;

样品2



图 数据结果   单位:mm

测量结果: 10次动态测量,高度重复性为0.007mm;10次静态测量,高度重复性为0.005mm;

样品3



图 数据结果   单位:mm

测量结果: 10次动态测量,高度重复性为0.009mm;10次静态测量,高度重复性为0.002mm;

深视智能光谱共焦位移传感器能够从容应对各种检测难题,广泛应用于锂电、半导体、电子元件等领域,避免了人工误差大、检测效率低等问题。
