专为食品行业设计的卫生型不锈钢外壳2D/3D轮廓传感器
收藏
2023-01-18 15:30:32来源: 中国机器视觉网

卫生专家

在威格勒2D/3D轮廓传感器系列产品中,有两款专为食品行业设计的weCat3D传感器——MLWL和M2SL系列,其采用不锈钢外壳,在冲洗区域性能优异并且结构坚固。由于卫生型设计且防护等级达IP69K/ECOLAB,这类传感器非常适用于食品行业。

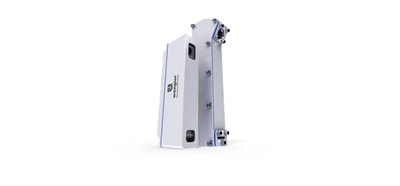

采用坚固的 316L 不锈钢外壳;采用卫生型设计的硅胶密封件;采用卫生型设计的螺旋接头;IP67/IP69K 防护等级,适用于全面清洗

MLWL和M2SL视野比较

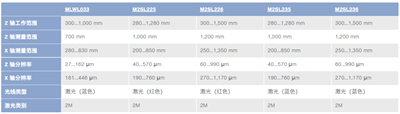

MLWL和M2SL型号概览


在食品行业的典型应用

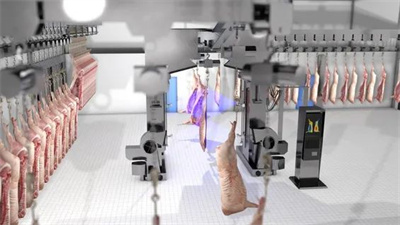

· 使用 2D/3D 轮廓传感器测量半边猪肉以进行分类


在大型屠宰场,必须根据不同部位的厚度(例如腿肉或瘦肉)将半边猪肉分成不同的类别。为此,在运输过程中,用挂钩稳定输送的半边猪肉会被送到一个检测台,在此处四个不锈钢外壳2D/3D 轮廓传感器从侧面测量半边猪肉的轮廓。使用蓝光的传感器测量范围大,可以精确测量物体,精度达到微米级。通过 VisionApp 360 软件可将各个 3D 数据组合到一个可以最终分类的点云中。

· 使用 2D / 3D 轮廓传感器测量冰淇淋的高度和角度


在灌装冰淇淋甜筒后,必须检查盖上的纸板盖是否存在并且位置正确。IP69K 防护等级的 2D / 3D 轮廓传感器可用激光三角测量法测量整个生产线的幅宽,从而同时测量输送机的所有辊道。不仅可以检查所放纸板盖的存在性而且还可测量冰淇淋甜筒的高度和纸板盖的角度,精度甚至达到 1 毫米。基于网络的设备可视化系统报告结果状态。

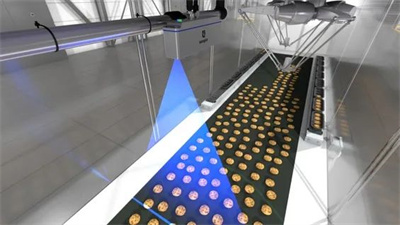

· 使用 2D/3D 轮廓传感器取放烘烤食品


生产结束后,饼干等烘焙食品通过输送带运往包装工位。为了确定饼干在输送带上的准确位置和存在性,安装了一个 2D/3D 轮廓传感器。传感器采用 IP69K 防护等级的不锈钢外壳,可以精确测量饼干,通过外部分析软件将坐标数据传输给下游的机器人夹钳。夹钳从输送带的准确位置上抓取未经分类的饼干,并将其准确放入塑料盘中。
