点光谱测量酒瓶厚度,可满足多种领域的检测难题!
收藏
2023-02-01 10:52:31来源: 中国机器视觉网

常言道,无酒不成席,作为我国的国酒,白酒也是人们年夜饭上的常客,似乎浓郁的醇香也让年味儿浓厚不少。市面上的白酒大多使用透明的玻璃瓶作为盛放器皿,分享一个SC系列点光谱测量酒瓶厚度的应用案例。


检测需求

产品名称:酒瓶;产品尺寸:35mm*17mm*2mm;测量项目:厚度;精度要求:重复性要求0.1mm;速度要求:2s/pcs。


测量结果:经过验证测试,光谱可以正常成像玻璃表面,完成厚度检查需求。

效果图展示

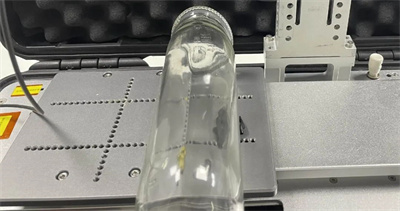

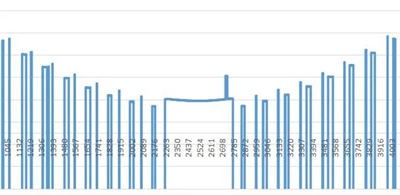

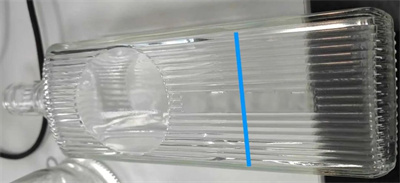

图 实物图&轮廓图

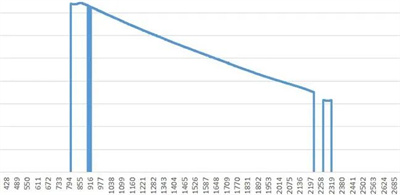

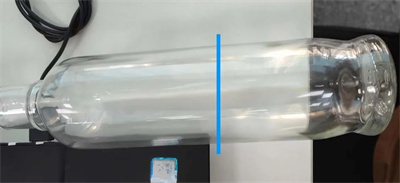

图 实物图&轮廓图

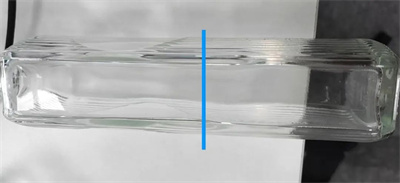

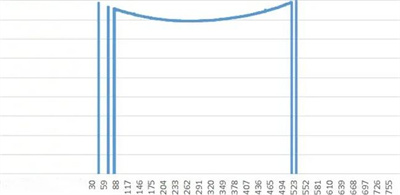

图 实物图&轮廓图

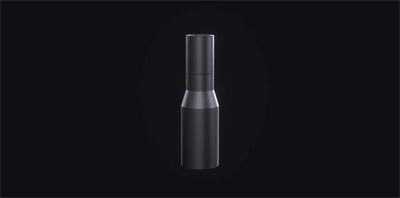

传感器选型

型号:SC10015;物距:40mm;Z轴景深:10mm;采样频率:10kHz;扫描间隔:0.02mm;扫描速度:200mm/s;角度特性:±15°;轴向分辨率:0.012μm;安装方式:水平安装。

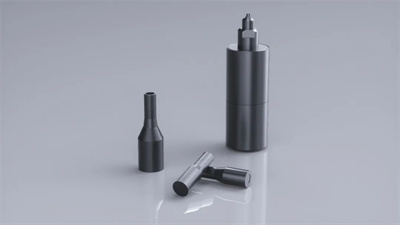

深视智能光谱共焦位移传感器适用于高透明材料、镜面、液体以及多重反射物体等各种材料,高精度测量曲面、凹坑等各种形状的物体,可满足多种领域的检测难题。
