Image Auto Focus模块与将镜头移动到最佳焦点位置的驱动装置(Actuator)一起使用,一般在需要快速自动聚焦特定物体(被拍摄的物体)的环境下使用。根据AF模块的聚焦方式,可以将其分为激光AF模块和图像处理AF模块。
AF模块的应用

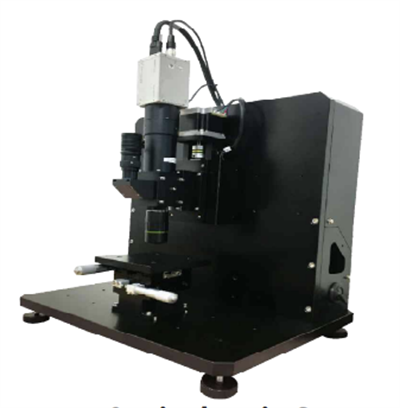

AF模块可广泛应用于AOI设备、半导体、LCD、OLED、平板显示、精密金属掩模板(FMM,Fine Metal Mask)等应用机器视觉技术的生产环节中。

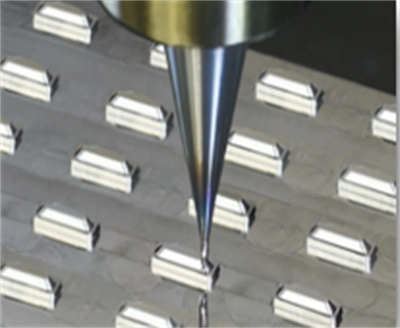

精细加工

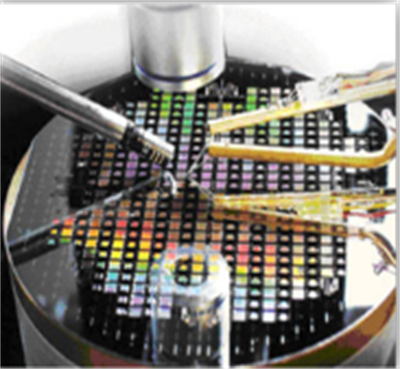

晶圆加工
Image Auto Focus (IAF)模块
Aval Global的韩国伙伴Mecsys销售图像处理AF模块,用户可以根据具体使用环境,选择Camera Link(型号Msys-CLB)或Full(型号Msys-CLF)配置。此外,该模块中还搭载了高性能DSP,能够高速聚焦并展现高清图像。
(1)产品以及系统结构

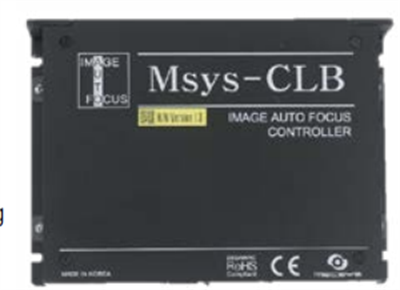

· 产品外观

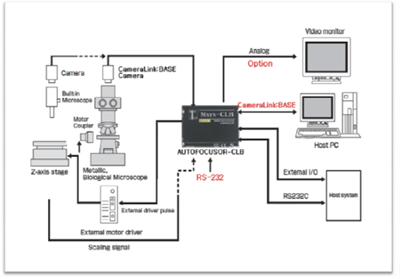

· 系统结构
(2)Msys-CLB特点及配置
· 主要特点:支持视频相机;从低倍率到高倍率都适用;卓越的稳定性和反复准确度;搭载高速DSP、FPGA、MCU(微控制器);支持RS-232C通信、外部远程通信等。

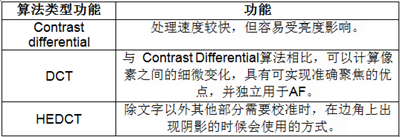

· 支持多种算法
Msys-CLB支持以下多种算法方式,可在软件上根据用户使用环境进行设置。
· Double search方式

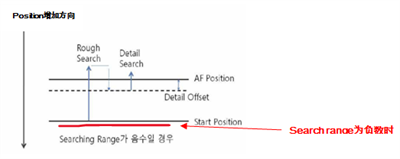

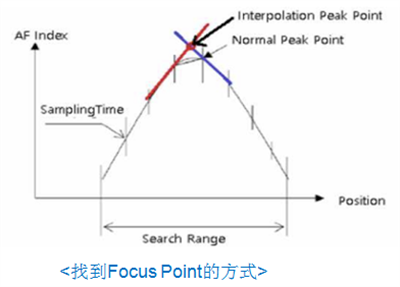

Msys-CLB产品与其他产品不同,通过Double Search功能,可以快速寻找到准确的聚焦点。设置 Double search 功能时,可以获得精准聚焦的图像。Double Search方式按照以下Process进行:

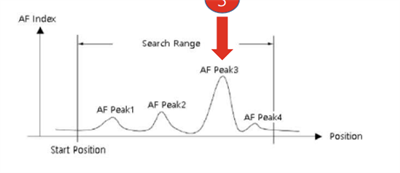

另外,通过以下聚焦设置功能,可以实现用户定制聚焦。Rough End Peak:发生多次Peak时,设定最小值(将识别为Peak)。One Way Peak No.:发生多次Peak时,设定为用户需要的一个Peak的方式。

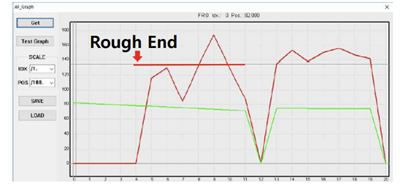

Rough End
One Way Peak No.
· 提高用户便利性的程序

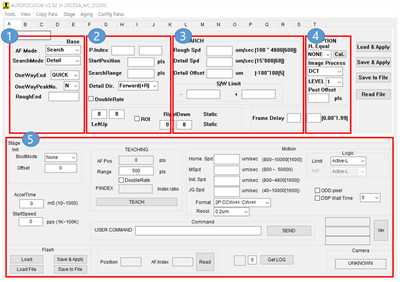

Msys-CLB的程序便于用户使用,包含了马达控制、AF等功能。上图中,1红框中是关于AF mode的参数;2红框中是关于Search范围的参数;3红框中是Rough、Detail Search分辨率的参数;4红框中可配置 AF 附加功能的扩展参数;5红框中是与 Z 轴控制相关的参数。另外,添加了以下功能后提高了用户的便利性。Mecsys可以及时满足用户的技术要求,软件可以随时更新。
Display功能
Aging功能

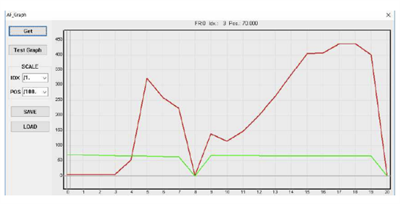

AFGraph
(文章来源于Rany Hwang,AVAL GLOBAL)
