客户需求

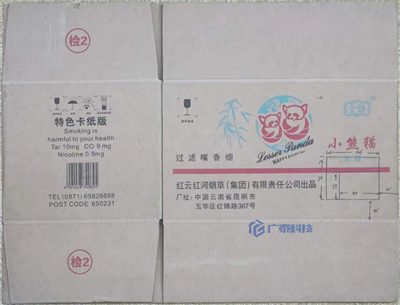

客户的包装线上有7个不同的品牌的纸箱，需要通过机器视觉识别纸箱输送线上每个纸箱的品牌、批次，防止混料。纸箱上图案区域大在600*400mm内。根据产线速度，视觉系统对单个纸箱的识别需要控制在2s以内。需要通过纸箱上的条码、字符、图案来区分纸箱的品牌和批次。

广泰科技检测方案

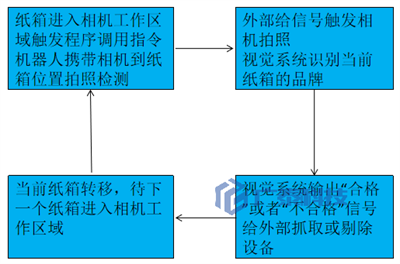

· 工艺流程图

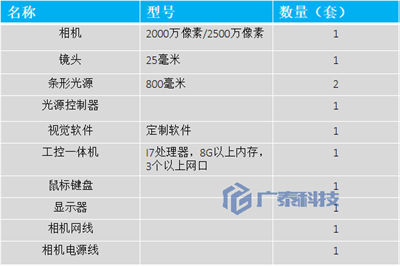

· 设备清单

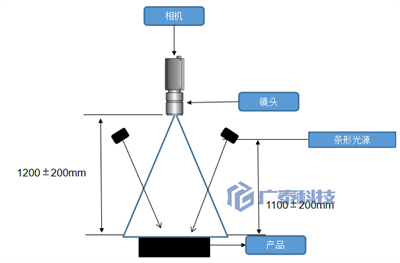

· 安装示意图

采用DALSA2000万像素的相机，检测视野约600*400mm；采用2500万像素的相机，检测视野可以做到600*600mm。每个纸箱进入相机工作区域后的位置有差异，因此需要机器臂带着相机移动至最佳检测位置。相机安装高度为1200mm，上下可调节200mm；光源安装高度在1100mm，上下可调节200mm，光源之间间距在500mm左右。

视觉系统检测说明

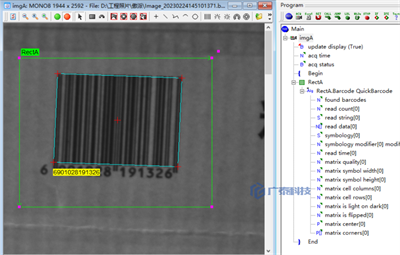

识别条码说明：利用视觉软件的条码识别工具，视觉系统可以准确识别产品上的条码内容。

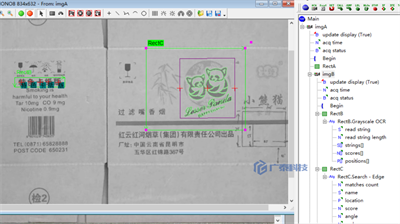

识别字符图形说明：在视觉软件上的模板工具中设置不同品牌纸箱的模版，视觉软件系统通过可以通过图形匹配、OCR识别工具等准确识别纸箱指定区域的字符以及指定区域的图案。
