电机控制器是通过主动工作来控制电机按照设定的方向、速度、角度、响应时间进行运动的集成电路,日常生活中的洗衣机、冰箱、印刷机等设备都需要电机控制器来控制其运行工作,是各种机械设备中不可或缺的部件。
在电动车辆中,电机控制器也是关键部件,电机控制器外部的箱体对其进行保护。电机控制器箱体会采用螺钉固定,螺丝出现松动、歪斜、未钉到位等问题就会导致装配不稳,为整车安全埋下隐患。
针对汽车电机控制箱螺钉浮高检测,昂视3D智能视觉处理系统可轻松完成。下面,我们就一起了解下昂视产品在其中的具体应用!
应用描述
在电动车辆中,电机控制器的功能是根据档位、油门、刹车等指令,将动力电池所存储的电能传送至驱动电机,来控制电动车辆的启动运行、进退速度、爬坡力度等行驶状态,并且控制发电装置、将部分刹车能量转换成电能存储到动力电池中。
电动控制器要得到严密保护,外部箱体的装配必须做到严密无误,针对电机控制箱螺钉浮高检测,昂视制定了科学的智能检测解决方案。
检测要求
1、产品长460mm,宽380mm,高100mm;2、检测螺钉浮高,安装是否到位;3、精度0.1mm;
解决方案
采用昂视LP8000系列超高精度3D激光轮廓仪,搭配视觉软件PiqsX可快速完成检测。以底平面为基面,LP8000系列超高精度3D激光轮廓仪扫描采图,生成3D热力点云图,PiqsX软件中添加高度测量工具,测量螺钉到基面的高度,输出螺钉高度数据,重复测量,进行差值对比分析,完成OK/NG判定。
图 产品3D热力点云

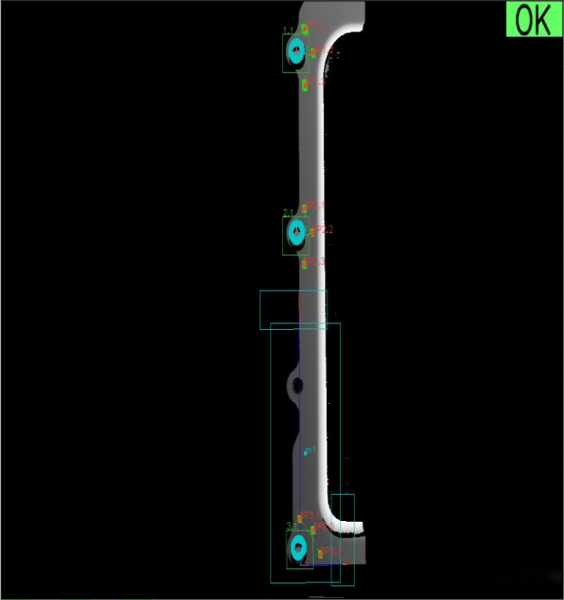

图 高度检测与检测结果
昂视LP8000系列超高精度3D激光轮廓仪,以其“超高速、超宽视野、超高精度”的“三超”特点,成为昂视3D产品的又一里程碑。LP8000系列采用安全非接触式激光测量,最高每秒可采集52000条轮廓,具备超宽的X轴视野(相同分辨率),测量范围大,线性精度可达0.02%,针对半透明材料、多种物料混合的产品仍可清晰成像,快速完成检测。根据产线检测需求,昂视有丰富型号可供客户选择,助力客户提高生产效率以及工艺创新,实现利润最大化。
图 笔记本外壳段差检测
图 扬声器引线浮高检测
昂视突破海外技术壁垒,产品完全自主知识产权,是国内唯一同时拥有3D自主算法、软硬件成熟产品及解决方案供应商,能够为客户量身定制高性价比的3D智能检测解决方案。未来,昂视将持续深耕工业自动化领域,为客户提供更优质的产品及服务。
