机器视觉是一种利用计算机和数字图像对物体进行图像分析和识别的技术，视觉系统以其检验精密度和速率高而且高效的防止人力检验面临的主观和个别差异的优点，在工业生产检验行业中占据更加关键的影响力。

进一步提高了监测系统的高效率，并可对监测系统开展数据分析和剖析。它已经被广泛应用于半导体工业中，可以帮助企业提高生产效率和质量。本文将讨论机器视觉在半导体工业中的应用和市场前景。

机器视觉在半导体业内的应用

芯片制造过程的检测

在半导体工业中，机器视觉可以用于芯片制造过程的检测。例如，机器视觉可以检测芯片表面的缺陷，如凸起、凹陷、划痕、裂纹等。它还可以检测芯片上的连线和元器件，以确保它们都被正确地放置和焊接。这些检测可以自动完成，而无需人为干预，从而提高了生产效率和质量。例如PCB印刷电路板检验、板元器件部位、点焊、路线、打孔规格、角度测量仪；电脑上微通信插口、SIM卡内存插槽；SMT元器件置放、表层贴片、表层检验；SPI助焊膏检验、回流焊炉和波峰焊机；电缆线联接头数量这些的监测及精确测量。

芯片测试

机器视觉可以用于芯片测试。芯片测试是检测芯片性能的过程。机器视觉可以检测芯片输出信号的波形和频率，以确定芯片是否正常工作。它还可以检测芯片的功耗和热量，以确定芯片是否正常工作并且不会过热。这些检测可以确保生产的芯片达到质量要求，并提高产品的可靠性和性能。如IC芯片、电子器件连接器平面度检测中的运用检验引脚数量及其引脚好几个部位的多少规格，包含pitch间距、总宽、相对高度、弯折度这些。完成对集成ic持续、高效率、迅速的外观检测，提升了检验高效率、节省人工成本并减少了职工劳动效率、更主要的是确保了检验的精密度。

芯片封装过程的检测

在中小型电子元件及小规格工业制品的外观检测、SMD商品的外观检测、单晶硅片外观检测中的运用。检验內容有烫印不正确、內容不正确、图象不正确、方位不正确、漏印、表层缺点，对被测物表层开展快速及全自动照相后，传输数据到电子计算机开展解决，找到有伪劣产品。机器视觉还可以用于芯片封装过程的检测。芯片封装是将芯片放置在塑料或陶瓷外壳中的过程。机器视觉可以检测外壳的位置、缺陷和尺寸是否正确。它还可以检测外壳上的标签和标识是否正确，并确保芯片正确地连接到外部电路。这些检测可以大大减少生产中的错误和缺陷。

市场前景

在机器市场中，半导体器件领域针对视觉系统的产品占全领域市场的40%-50%。半导体已成机器视觉主流应用市场，2022年中国半导体行业机器视觉市场规模达到17.15亿元，同比增长30.32%。

半导体生产的要求非常高，对产品的精度和稳定性都有着非常严格的要求。机器视觉技术可以通过图像采集、分析和处理等功能，对半导体生产过程中的各个环节进行实时监测和分析，以确保产品的质量和稳定性。伴随着半导体业对生产品质的严苛要求，必须使用很多的智能化生产制造生产设备，这种机器设备技术含量高，生产制造难度系数大，机器设备商品的价值高。从而推动了视觉系统专业技能的持续稳步发展。视觉系统本身也跟随半导体材料、电子器件、积极化、电子光学等专业技能迅速发展趋势而飞速发展和健全。芯片短缺背景下，各大晶圆厂商、芯片厂商开始增资扩产，如今已进入设备导入期，为此，也带来了大量的晶圆检测、芯片检测需求。

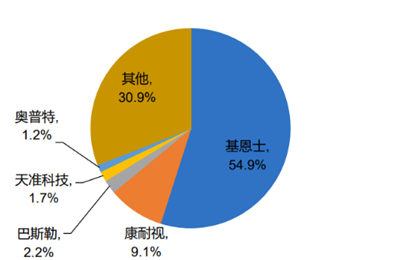

目前，全球机器人市场仍由外资主导，基恩士和康耐视为机器视觉行业双龙头。2021年，基恩士以54.9%的市场份额位居行业第一，遥遥领先于其他企业；其次是康耐视，市场占有率为9.1%；巴斯勒、天准科技和奥普特依次位列第三至第五位，分别占比2.2%、1.7%、1.2%。与国外市场相比，我国机器视觉行业仍处于生命周期的早期，市场远未饱和，预计短期内中国机器视觉市场规模会随自动化水平的提高而增加，近十年会是中国企业发展的关键时期。

可以预见，未来机器视觉技术在半导体市场上的前景非常广阔。随着半导体产业的不断发展和进步，机器视觉技术将会在半导体生产的各个环节中发挥重要作用，为产业的智能化和高效化提供更好的支持。
