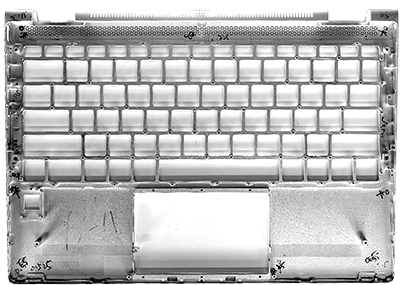

笔记本外壳壳体 平面度&高度检测
收藏
2023-10-27 12:03:34来源: 中国机器视觉网


笔记本外壳壳体 平面度&高度检测

在制造过程中,笔记本外壳壳体的平面度和高度测量是质量控制的关键环节,直接影响产品的质量、性能和可靠性。底部不平整会导致严重问题,例如散热不均匀,进而导致设备过热,降低性能和寿命。此外,还可能会导致笔记本外壳壳体内部组件(如主板、硬盘、内存等)的连接不牢固,这会增加组件损坏和接触问题的风险,最终导致设备故障。

为确保笔记本外壳壳体的底部或底座平整且高度均匀,传统的二维测量工具无法提供足够的准确性。使用3D高精度相机可以提高检测精确度,并准确地捕捉物体表面的三维坐标信息,包括微小的不平整和高度变化,从而检测出所有潜在的问题区域。这样的方法不仅能提高产品质量,还有助于减少生产过程中的问题和成本。


推荐相机参数

相机型号:高精度迅猛龙VRH系列VRH9-280B

分辨率:907万3D点云;扫描范围(Z 向):450 ~ 550 mm;近视场(工作距离):258x131 mm(450) ;中视场(工作距离):278x145 mm(500) ;远视场(工作距离):306x151 mm(550);XY 轴分辨率:66 μm;Z 轴重复精度:7.4 μm;扫描速率:1.4 fps;最佳扫描体积:278x145x100 mm;功率:≤ 50 W;工作电压:24 V 直流;光源波长:蓝光;数据接口:千兆以太网;外形尺寸:190x140x60 mm。

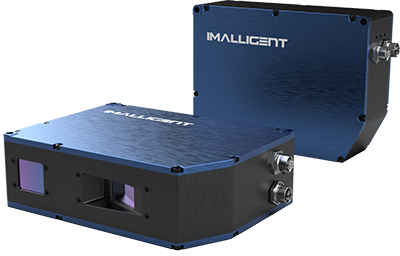

产品图

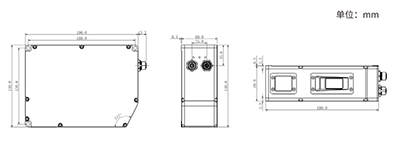

传感器机构尺寸

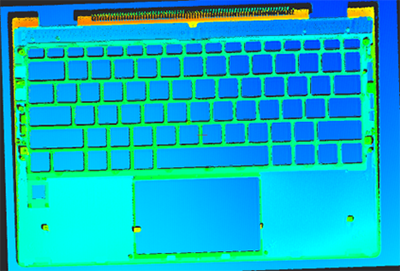

成像展示


主要功能模块及特点

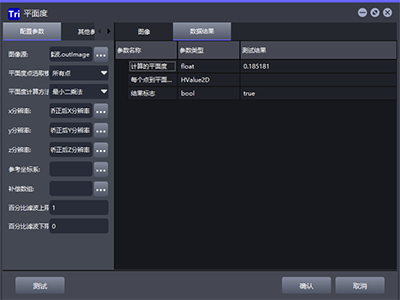

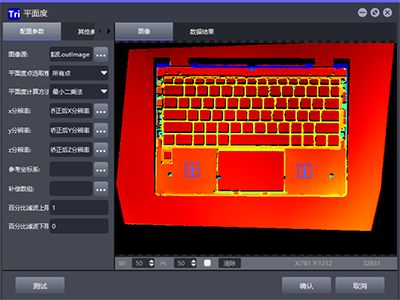

进行平面度检测前,需要对产品进行平面矫正。

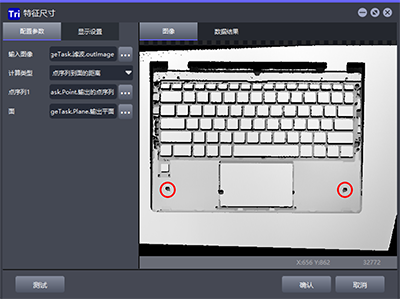

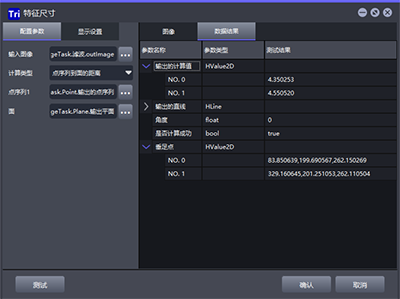

高低检测
