茉丽特微型轴承检测
收藏
2024-05-14 16:37:46来源: 中国机器视觉网

应用案例

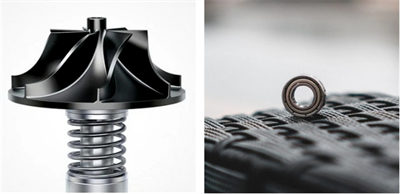

微型轴承作为重要的基础工业产品,广泛应用于汽车、精密仪器、计算机等领域。随着工业机器人、工业机床、医疗器械的精密化发展,高速吹风机、高速吸尘器、折叠屏手机等消费类电子产品的兴起,使其需求和数量呈增长态势。而轴承表面的缺陷,例如划痕、黑点和凹坑,这些表面缺陷对轴承的质量和使用寿命有严重影响。


检测难点

在检测此类圆柱形侧面的产品时,使用面阵相机必须将产品绕轴多次启停旋转拍图,无疑会影响生产节拍,而且由于弯曲的金属表面特性,会出现亮度不均、反光、亮线等现象,提高了打光与算法处理的难度,此时使用线阵方案将更为合适。

方案推荐

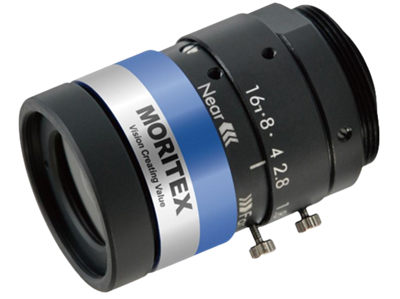

镜头:MC-UR微距镜头(极致小体积),相机:2K 7μm C-Mount 线扫相机。


MC-UR系列镜头不仅适用于φ16.4mm靶面的面阵相机,更可完美匹配2K 7μm,φ14.3mm 传感器的线扫相机。由于采用了微距设计,以35mm焦距型号为例,在不使用近摄接圈的情况下搭配C-Mount 2K7μm线扫相机,150mm物距时即可获得53mm的视野宽度。而在检测扫描带有凹凸结构的表面时,由于采用了可变光圈的设计,通过调节光圈环收缩光圈档位进而获得更大景深范围。
