摇橹船最新大圆柱电池测量案例分享
收藏
2024-09-04 15:26:58来源: 中国机器视觉网

项目背景

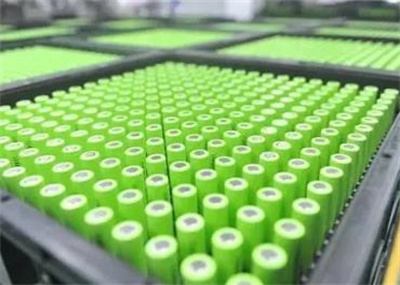

圆柱电池是各种电子设备和系统的重要组成部分。圆柱电池的外观检测涵盖外观缺陷和质量瑕疵两个大类,包含划伤、破损、脏污、腐蚀、直径、高度差、平面度测量等情况。


检测需求


产品名称:圆柱电池;

检测项目:直径尺寸、高度差;

难点1:被测物表面带有反光或透明性质,点云轮廓数据波动剧烈,检测精度易受到影响。

难点2:确保高精度的测量,直径尺寸重复精度需达到0.05mm,段差重复精度需达到0.02mm。

难点3:满足快速测量需求,分别需在0.58s/pcs和1.9s/pcs内完成测量。

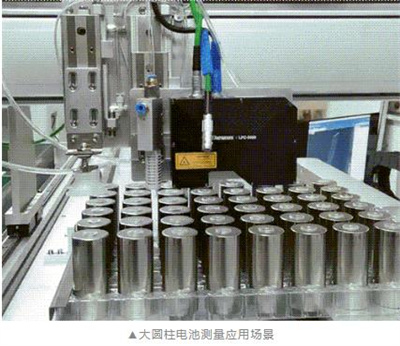

产品选型


相机型号:3D传感器LPC3020;

视野:X轴中间视野41.5mm,一次扫描即可覆盖整个产品;

物距:65mm(最佳工作距离);

Z轴景深:25mm(本方案压缩景深为4.11mm);

采样频率:1.2K-2K Hz;

扫描间隔:0.012mm;

安装方式:水平安装;

运动方式:相机固定,产品水平运动。

检测原理

直径测量:通过激光轮廓传感器投射激光线到电池上表面,拟合上平面的圆,从而计算出直径。

高度差测量:通过选取测量平面与基准平面,计算两平面的垂直高度差,即高度差 = 测量平面 - 基准平面。

夹具设计需考虑相机的三角量测方式,务必确保夹具不会遮挡产品的测量区域,并保持机台稳定。

3D成像原理Principles of 3D

设置曝光时间与增益,调整最佳影像效果;

激光轮廓传感器将激光线投射到目标上,形成三维截面图。

检测优势
高精度:

直径尺寸重复性可达到0.011mm;

高度段差重复性分别达到0.0054mm,满足高精度要求。

高速度:

测量速度可达1.85s/pcs。

稳定性与一致性:

点云和实物一致性特征清晰,测量结果稳定可靠。

适应性强:

配置灵活,支持多种输入方式(NPN、PNP、差分输入等),便于集成到生产线。

易于维护:

硬件配置简单明了,接线注意事项详细,维护难度低。

全面的数据记录:

可提供详细的数据结果记录,包括多次测量的最大值、最小值、极差等,便于数据分析与质量控制。

技术支持与服务:

提供专业的技术支持和服务,确保客户在使用过程中遇到的问题24小时内及时得到解决。

实时扫描策略

整排测量点云图

根据客户电池来料的具体情况,摇橹船科技采用了实时扫描的策略,将每个电池单独切割进行单独测量。相较于传统的扫描完一整行电池后再进行测量的方式,这种方式能够显著提高运算效率,实现实时扫描并实时输出结果,从而提升了生产效率和质量控制水平。

整排检测点云图

3D线激光相机点云图


摇橹船科技的3D线激光相机不仅集成了高精度、高速扫描和动态三维成像技术,还提供了丰富的点云格式,包括深度点云、灰度点云、伪彩图点云以及BMP、TIFF等多种点云数据,满足客户多样化的数据处理需求。同时,该相机还支持多种测量结果输出方式,如EtherNet/IP、RS-485、Modbus、ASCII等,为客户提供灵活便捷的数据交互和集成选项,广泛应用于工业产品的外观尺寸在线测量及形貌质量检测领域,为工业制造和质量检测提供了强有力的技术支持。
