散热风扇定位检测
收藏
2024-09-04 14:11:38来源: 中国机器视觉网

检测背景:

散热风扇,这是一种在电子设备中常见的冷却装置,它使用直流电源供电。这类风扇广泛应用于电脑、服务器、电源供应器、通信设备以及其他需要散热的电子产品中。

在散热C风扇的制造过程中,机器视觉系统可以被用于精确识别和定位风扇壳体的位置、方向和姿态,辅助机器人手臂或其他自动化设备进行精准装配。

检测需求:

检测对象:散热风扇;

检测类型:边缘定位、中心螺孔定位;

检测视野:200mm*160mm;

检测精度:0.01mm/pixel。

检测方案:

相机:2000W面阵相机;

镜头:50mm;

光源:侧部开孔背光源。

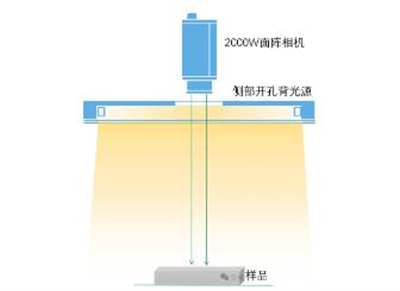

成像示意图:


方案说明:

定位检测,定位检测的关键点需要将定位的目标呈现出来效果与旁边的区域形成对比度的图像,这样就能精准定位。此次检测的对象较大,而且要定位外观轮廓及兼容中心的螺孔,需要大幅面正面照明效果,因此可以选择侧部开孔背光源,采用正面打光,将样品轮廓及螺孔呈现出来,这样就能与旁边形成高对比,从而更容易检测。

成像效果图:


项目拓展:

沃德普对产品的定位检测的案例及其广泛,无论是大幅面产品轮廓定位,还是Mini LED的尺寸定位都有成熟的案例,为客户提供最优的成像效果。

产品介绍:


开孔的大小、形状、尺寸、位置均可定制,大幅面高均匀正面照明光源。

应用领域:

字符及颜色识别检测;

大幅面产品定位、有无、识别检测;

可投射物体外观缺陷检测。
