人们在在谈论相机系统时,通常会关注分辨率、清晰度和校准问题。然而,在移动测绘系统中,当相机、LiDAR和其他传感器共同工作时,所有功能都无法正常运行,除非它们能够实现同步。如果全球导航卫星系统(GNSS)、LiDAR和相机数据稍微偏离,你会立刻发现:色彩偏移、层间漂移或是重叠部分丢失。而将这些问题修复需要大量时间,还会影响数据结果的精度和可信度。从与需要可靠、干净数据的移动测绘团队的合作中,我们学到了一些重要经验,尤其是在多种传感器集成时。
一、从触发机制开始讨论
1.时间与距离的关系

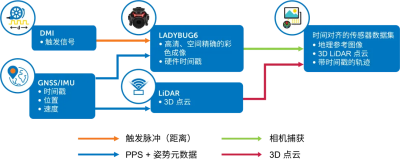

并非所有系统触发传感器或相机的方式相同。例如,有些系统根据固定时间间隔(如每100毫秒)捕捉图像。这对于视频录制或许足够,但在移动测绘系统中,车辆速度会不断变化。这时你真正需要的是确保每一帧之间的距离一致,这样可以均匀地捕捉场景,避免出现空白或不必要的重叠。这正是距离测量仪(DMI)的作用。DMI通过基于实际地面行驶的距离发送脉冲,而非固定的时间间隔,这样就可得到更均匀的覆盖和一致的重叠,无论车辆速度如何变化。再结合来自GNSS接收器的每秒脉冲(PPS)信号,你就能确保捕捉的每一帧(图像、点云、惯性测量单元(IMU)数据)与某一精确的时空瞬间对齐。
这确保了每张图像与其对应的LiDAR和位置信息在同一物理位置上精确匹配——逐帧、逐脉冲同步。
2.同步漂移的真正问题
当系统的时序不同步时,问题会立即显现:
LiDAR扫描捕捉到一个电线杆,但相应的图像延迟,导致很难将每个3D点与其纹理或颜色进行关联。
图像时间戳与GNSS位置不匹配,导致地理定位错误。
IMU数据报告的车辆朝向与相机触发时不一致,导致投影或综合数据集中的错误。
点云中的彩色化处理不准确,分割软件开始对特征进行错误分类。
即使是10到20毫秒的小偏差,也会产生连锁反应。导致重新处理、手动修正,甚至数据根本不符合规范等问题。
二、时序精度=更清晰的数据
减少后期处理流程。高度同步的系统不仅能够捕捉到更好的数据,它们还会使整个过程更加高效。当图像触发精确且时间戳明确时,与GNSS和LiDAR的对齐变得更加简便,点云色彩化更为准确,场景分割也更具可靠性。后期处理流程也变得更加流畅,手动修复或修补的情况减少。在数据量庞大且交付期限紧迫的移动测绘系统中,时序同步的完整性能够有效降低风险并减少返工。
三、 在评估同步性能时提出以下问题
1.它能接受像DMI这样的外部触发信号并即时响应吗?
2.它能在硬件层面为每一帧加上时间戳,确保可靠对齐吗?
3.它能在长时间测量过程中保持同步,避免累积漂移吗?
4.它能与LiDAR、GNSS和IMU数据无缝集成,减少大量后期调整吗?
5.它是否已经在实际的移动测绘应用中成功运行过?
如果上述任何一个问题的答案不明确,后续处理流程中可能会出现问题。这些问题有助于区分那些仅能运行的系统与那些在多个项目和平台上表现一致的系统。
四、为什么在实际应用中至关重要
同步不仅仅是实验室中的技术要求,它还是系统级别的核心推动力。当同步执行得当时,移动测绘平台能够产生高质量的数据,以便得到客户信任,便于分析和交付。如果同步处理不当,会浪费时间、降低精度,并导致用户失去信心。
