Pin针检测方案:告别人工检测烦恼,专治“针尖难题”
收藏
2025-09-03 11:00:45来源: 中国机器视觉网

星河泰视特深耕自动化检测领域,以技术创新为核心,专注为企业降本增效。面对肉眼难辨的微米级Pin针检测难题——错位、变形频发,人工效率低、误判率高,传统检测手段举步维艰。针对行业痛点,星河泰视特推出「Pin针自动化视觉检测方案」,方案融合智能自适应算法与模块化设计,灵活适配多场景需求,让精密检测告别“针尖困境”,助力企业品质管控效率飞跃式提升。


一、核心检测需求,精准覆盖

1.顶部检测:

支持MAX拼板(2X4),精准识别单个产品的SN号(尺寸85*36mm),可以不使用托盘完成测量;

2.左右两侧检测:

最小Pin针头部面积:0.07*0.18mm,偏移范围≤Pin针1/2,相机位置可手动调节,灵活适配不同产品。

二、智能流程+算法,高效稳定

1.自动化检测流程:

上料→定位→拍照→AI分析→合格/不合格自动分拣,全程无人操作,效率大幅度提升。

2.核心算法:

高精度图像识别:精准定位Pin针位置与形态。

智能学习系统:自动适应不同批次产品差异。

动态阈值调整:抗干扰能力强,误判率≤0.1%。

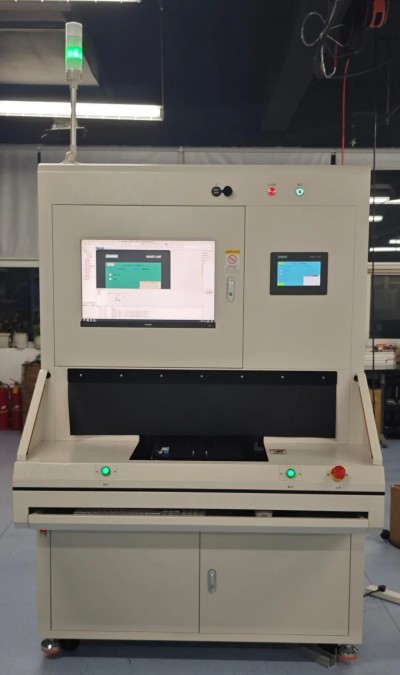

三、设备亮点,硬核保障

模块化设计:

结构示意:长宽高=1000*1100*1650mm(参考尺寸),集成运动模组、光源系统、控制系统;

安全配置:漏电保护、声光报警、防护罩/安全光幕,保障生产安全。顶级硬件配置:

相机:海康工业相机;

光源:星河同轴/条形光源,顶部+侧面无死角补光。

控制核心:西门子PLC+研华工控机,搭配星河自研GOI检测软件,支持条码联动、自动调用程序。
