珩图科技3D线激光多相机360°拼接助力钢管检测
收藏
2024-11-08 11:45:24来源: 中国机器视觉网

钢管检测-3D线激光多相机360°拼接

钢管生产需要满足严格的行业标准,但在制造过程中可能出现尺寸偏差和表面缺陷,影响其使用寿命和强度。为了确保产品符合标准和客户要求,可以使用自动化检测技术。3D线激光技术能够精确扫描钢管表面,精准捕捉三维尺寸和各种缺陷。


通过多相机360°无死角扫描,将不同相机的数据拼接成钢管的完整3D模型。拼接好的3D模型传送到算法模块,自动检测三维尺寸和表面缺陷。

优点:无死角检测:360°扫描,确保检测到所有表面特征。高精度:精确测量表面特征和几何尺寸。高效:比传统方法更快、更准确,适合大批量检测。

推荐相机参数

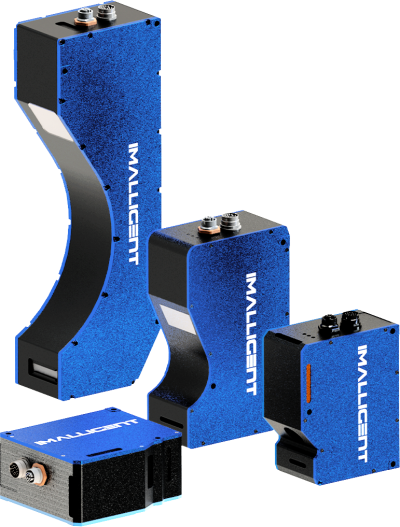

相机型号: 镰刀龙系列 TZS-1200;安装净距离(CD):141.8mm;近端FOV:99.2mm;远端FOV:191.3mm;景深(MR):190.8mm;物理轮廓点数:1920;X 方向分辨率:51.7 ~ 99.7 μm;Z 方向重复精度:1 μm;扫描速度(点云轮廓/ 秒):2500~56000。

相机标定思路

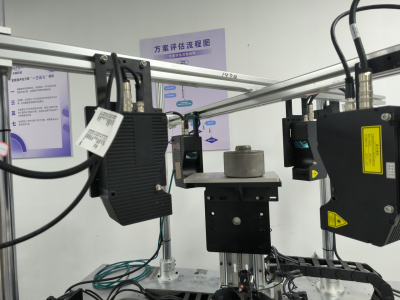

四台相机,如下图所示,用棋盘格进行两两标定,相机1和相机2,相机2和相机3,相机3和相机4。

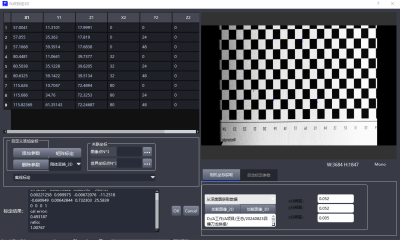

· N点标定_3D 界面示意

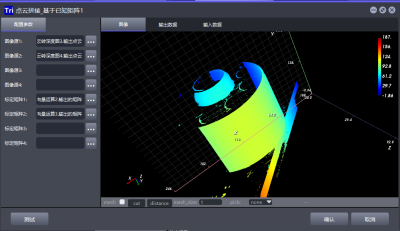

· 点云拼接 界面示意

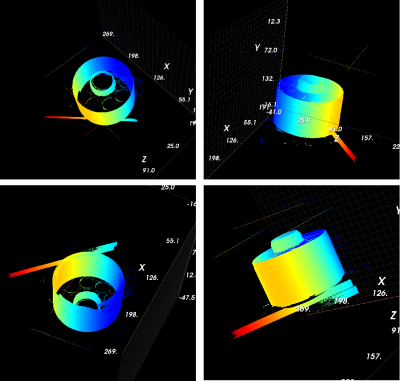

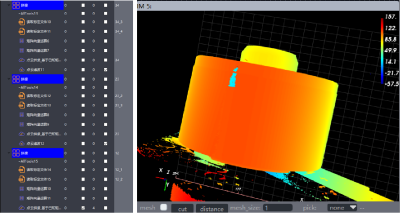

· 点云拼接 效果示意


· 检测实例:圆管直径测量 Detection Example
