问题现象

TLC（相机控制软件）在串口打开的情况下无法连接相机 如图一所示

排查思路

相机串口连接不上，基本上就是采集卡、相机以及数据传输线这三点出现异常可以逐一排查。

解决方案

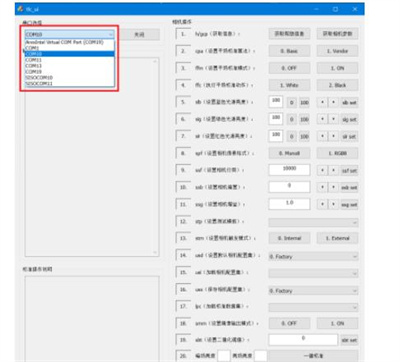

1.采集卡：查看TLC（相机控制软件）所选串口与当前采集卡的串口是否匹配如图二和图三所示。

2.相机：查看相机运行状态如下视频所示

相机状态灯有两个：下面的灯正常工作状态会出现闪烁，上面的灯是信号灯，有传输信号时该灯会常亮

3.传输线：

1）.查看传输线的CL1.CL2和相机壳体上的标签是否一致如图四所示。

2）.查看数据传输线是否松动（采集卡上位机软件上查看数据传输线连接线是否正常）如图五所示。

正常情况下红框中的三个状态都有信号，如上图可以查看采集卡端及相机端是否松动或者插反。
