LED面光源——机器视觉检测的秘密武器
收藏
2025-01-22 14:25:05来源: 中国机器视觉网
在机器视觉系统中,光源作为不可或缺的一部分,合适的光源能够提高检测物成像效果,增强检测效果。因此光源的选择至关重要,针对不同的检测对象,不同形状的光源应运而生。每种光源都有其适用的场景应用,选对光源,事半功倍。下面我们来看看最常用的LED光源之一——面光源。
面光源具有较大的发光面积,光线分布更为均匀,能够照亮大面积的区域。其光强度均匀分布,使得被照亮的物体表面显得平整、光泽且真实。
以CCS光源的TH2系列平面光源为例,它有以下几个特点:
实现更高一级的亮度
实现了更高一级的高亮度平面光源;实现大幅度超越传统产品的亮度输出,适用于高速生产线的检测;可根据环境自由安装;采用框架结构的安装方式,除了侧面以外,主体底面部分也加工有安装用螺丝孔。
丰富的产品种类
提供丰富的产品种类,产品阵容共有73种机型,四种款型。透射用的高指向性型、大型、宽型,反射用的开孔型。
各种类型的亮度与种类

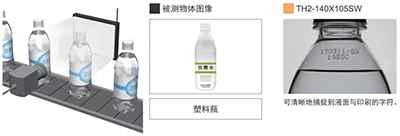

构成例
以平坦的形状实现高输出,使LED照射光穿过扩散板,从被测物体背面进行照射。
成像实例
塑料瓶的液面成像。
电子零件的外观成像。
药品(独立包装)的外观成像。
