芯歌3D相机手表中框尺寸检测
收藏
2025-06-06 11:15:01来源: 中国机器视觉网

项目背景

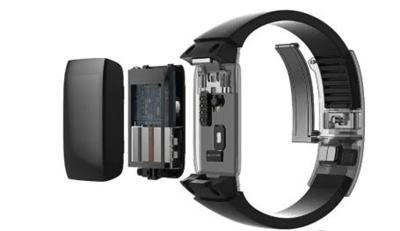

在手表制造过程中,中框作为连接表盘与表带的重要结构组件,其尺寸精度直接关系到整表的装配质量与产品性能。为确保成品外观一致性与功能稳定性,需对中框的长度、宽度、缝隙及高度差等关键尺寸进行检测。

检测需求

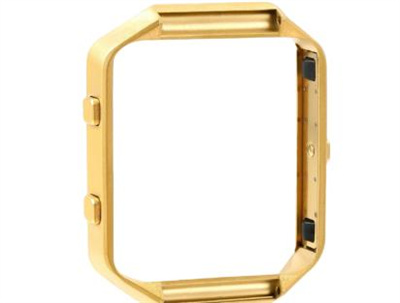

产品名称:手表中框。

检测项目:外轮廓的长度、宽度;金属面与塑料面的高度差;外轮廓与塑料面的高度差;金属面与外轮廓的缝隙。

产品选型:

3D Laser Profile Camera;sG57N;052X030;安装距离:52mm;Z轴量程(F.S.):14.2mm;X轴宽度(基准):30mm;Z轴线性度:±0.035% F.S.;Z轴重复精度:0.6um;X轴轮廓点数:3240;扫描速度:1250~24000帧/秒。

技术方案

芯歌采用sG57N系列激光3D轮廓相机,产品固定安装,配合相机水平匀速运动,快速完成手表中框表面3D数据的高精度采集,获取完整轮廓信息。

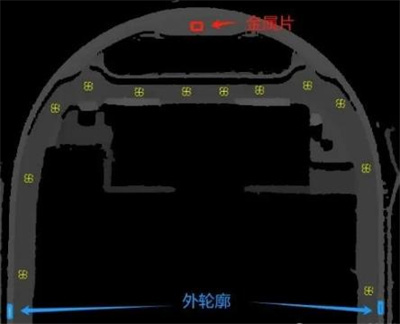

在图像处理阶段,使用芯歌Panorama全迹视觉软件,通过最小二乘法拟合基准面后,可分别框选金属区域和外轮廓区域,直接计算其表面至基准面的高度。同时,通过选取外轮廓最边缘位置,可精准测量外轮廓的长度与宽度。所有操作均可在图像上直接完成,简便高效。

芯歌自主研发的Panorama软件操作简便、上手迅速,无需复杂开发即可实现高效部署。

芯歌可以提供软硬件一体的解决方案,帮助企业大幅降低集成难度与检测成本,为自动化检测场景提供更具性价比的选择。

成像展示

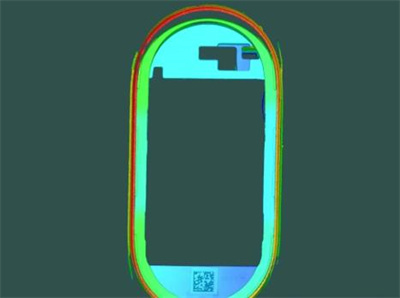

3D图

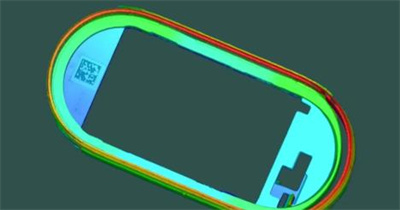

3D图

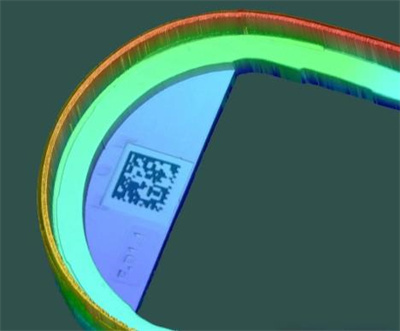

细节图

检测结果

使用sG57N052X030进行手表中框尺寸检测,测试使用的检测速度为45mm/s,重复测试10次,静态重复精度≤0.007mm。

检测优势

高性价比,为客户提供高价值、可靠、灵活的整套3D解决方案;通过特别设计的激光光源发射平行光,抑制杂散光,进一步提升扫描清晰度和分辨率,对生产现场复杂光照条件具备更强的抗干扰能力;IP67保护结构,安装维护方便,抗干扰性强,适用于适应各种复杂环境;技术服务能力强,提供现场支持的快捷响应服务。
