如何处理优化太阳能电池表面的ITO薄膜并对其进行厚度测量
收藏
2025-07-03 09:26:37来源: 中国机器视觉网

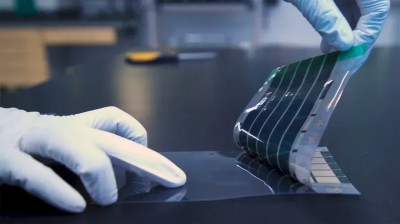

在太阳能电池制造中,ITO薄膜作为透明导电层,其厚度直接影响太阳能电池的光电转换率和稳定性。随着光伏技术的发展,精准测量和优化ITO薄膜的厚度便成为了关键环节。干涉测厚传感器作为一种非接触式检测设备,通过光学干涉原理实现高精度测量,为ITO薄膜的工艺控制提供了重要支持。


一、光学干涉法

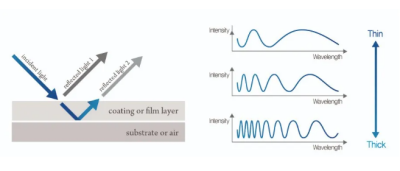

光学干涉法是当前主流的ITO薄膜厚度测量技术。其核心原理基于光在薄膜上下表面反射时产生的干涉效应,通过分析光的强度变化反推薄膜厚度。例如,可通过深度学习模型结合CNN算法,并利用显示图像预测出ITO的厚度,实验表明该方法的预测误差低于10%,且无需破坏样品。此外,干涉测厚传感器可通过高精度光谱分析,实现亚微米级分辨率的测量,尤其适用于薄膜厚度均匀性检测。


二、太阳能电池板中ITO薄膜的处理优化

2.1 沉积工艺优化

磁控溅射是制备ITO薄膜的主流工艺。沉积温度(如25~400℃)和溅射功率会显著影响薄膜的晶粒尺寸和表面粗糙度。例如,高温沉积可降低表面电阻至26Ω,但需避免晶粒过度生长导致的透光率下降。这方面,干涉测厚传感器就可以在沉积过程中实时监控各个时间段和区域的薄膜厚度,确保工艺参数的稳定性。

2.2 后处理优化

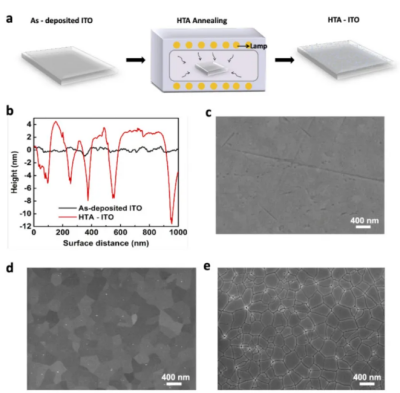

表面处理是提升ITO薄膜性能的关键手段和步骤。其中,氧等离子体处理可去除表面有机污染物,降低碳浓度并提高氧空位密度,从而减少表面电阻至1.94 kΩ。此外,低温退火可改善晶粒结构,使表面粗糙度从0.52nm增至3.43nm,但需平衡透光率与导电性的矛盾。


2.3 厚度控制策略

不同厚度的ITO薄膜对太阳能电池的性能影响需综合评估。研究表明,400nm厚度的ITO薄膜在CdTe太阳能电池中实现最佳效率18.91%,而80nm厚度的ITO层在抗反射涂层中表现更优。这表明,干涉测厚传感器需根据具体应用场景(如太阳能电池类型、光谱响应需求)进行动态调整,从而符合测量标准。

2.4 性能平衡

ITO薄膜的厚度需在导电性与透光率间取得平衡。例如当ITO厚度从75nm增至325nm时,电阻率下降但透射率同步降低,导致最佳厚度为325nm。此外,如若通过双层RGO-ITO结构,将80nm厚度的ITO与石墨烯结合,既能保持高导电性又能抑制反射光,从而就能验证多层结构设计的可行性。

在光伏组件中,干涉测厚传感器的集成化应用已然成为趋势。通过调节ITO厚度,即可实现太阳能电池与组件颜色从靛蓝到浅蓝的渐变,满足多样化市场需求。因此,选择干涉测厚传感器来进行有效的厚度控制已经成为了光伏市场解决厚度问题从而提供其性能的主要手段。

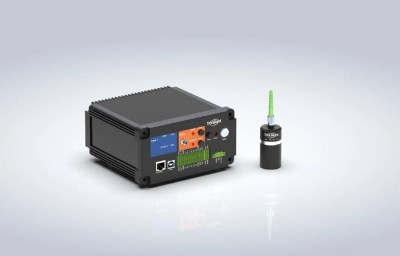

干涉测厚传感器

多场景适应:突破材质限制,对透明曲面实现高精度测量、对凹坑、段差实现无角度测量、对透明、镜面体也能正确测量。

极致精度与速度重复精度:3nm(重复性,确保数据一致性)线性精度:±0.02% of F.S.(全量程高精度线性输出)测量速度:最高 32kHz(满足高速生产线实时检测需求)

多元数据接口:支持RS485、模拟量、数字量、USB、以太网、电平/编码器6种传输方式,且支持PC端上位机软件控制、PLC总线控制、数采卡多路数据采集、外部编码器同步触发等功能,能够满足各种各样的使用需求。

ITO薄膜的厚度测量与处理是太阳能电池制造的核心环节。干涉测厚传感器凭借其高精度与非接触性优势,成为了工艺优化的关键“道具”。该设备在ITO薄膜测量中的应用,不仅有效解决了传统测量方法的局限性,更为理论性的厚度标准及其性能标准提供了界定与科学依据。通过不断的技术创新与工艺迭代,干涉测厚传感器将与太阳能电池板表面的ITO薄膜的“合作”更加融洽。从而为光伏企业与用户提供绝佳的使用体验。
