360°液态探头式测内壁成像系统,精准攻克物体孔洞内壁检测障碍
收藏
2025-07-08 13:15:17来源: 中国机器视觉网
在饮品、药品、汽车等视觉检测领域,对物体内部尤其是孔洞内壁的精准检测一直是个难题。传统检测方法依赖多个相机或镜头协同,设备复杂、成本高,操作也繁琐,检测效率低下。灵猴自主研发的360°液态探头式测内壁成像系统就能很好的解决这一难题。
360°液态探头式测内壁成像系统不需要多个相机或镜头,只需要单个相机配合可伸入孔洞内部的探头,便可获得被测物体360°内侧面图像,方便实现视觉系统的简化;集成液态镜头,可以满足对不同内径的快速对焦,提高检测速度。
应用案例
· 待测物品

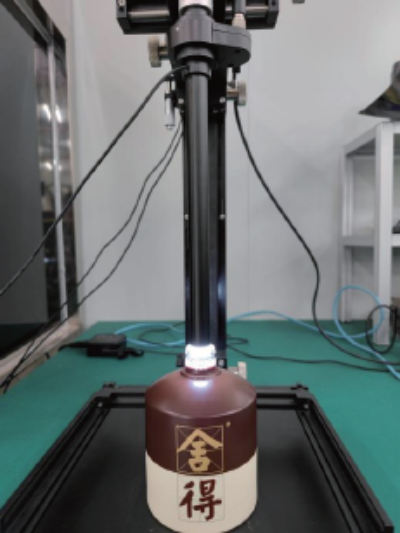

待测物体为舍得酒瓶,如图所示,其瓶口内径为19.5mm,瓶身高度135mm,瓶身内径约90mm,需要对其内壁进行检测。因为该瓶体的瓶口和瓶身内径相差较多,并且两者之间存在内径变化部分,所以推荐使用360°液态探头式测内壁镜头,在瓶体内径发生变化时,可以通过液态镜头进行快速调焦,提高检测速度。
· 方案测试配置
相机:芯片尺寸1/2.3英寸
镜头:360°液态探头式测内壁镜头TCSPBI-13-20
光源:自带光源
· 测试图展示

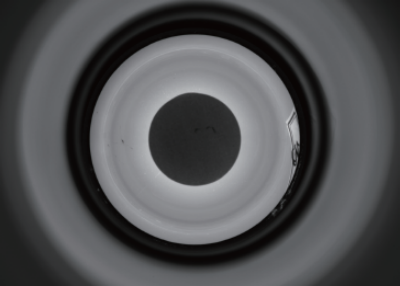

瓶口单次测试原图
瓶口单次测试,内侧壁按长宽比1:2展开图

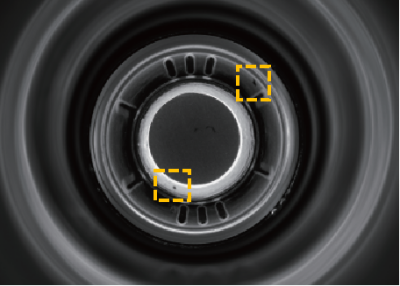

瓶身单次测试原图(相比瓶口,对焦和曝光时间均有调整)
瓶身单次测试,内侧壁按长宽比1:2展开图
· 测试结果
从测试结果来看,通过液态镜头的调焦,待测物体不同内径的360°内侧壁均可被清晰成像。再搭配上下移动机构,通过多次测试,可将不同深度的缺陷一一检测出。
结语
360°液态探头式测内壁成像系统集成液态镜头,优势显著。它能对不同内径的被测物体快速对焦,精准成像,大幅提升了检测速度。在生产线上,时间就是效益,该系统可高效完成大量物体检测,为企业节省时间和人力成本。
