检测需求

用于SMT生产线上，针对PCB生产过程中的元器件本体缺陷和引脚缺陷进行检测。

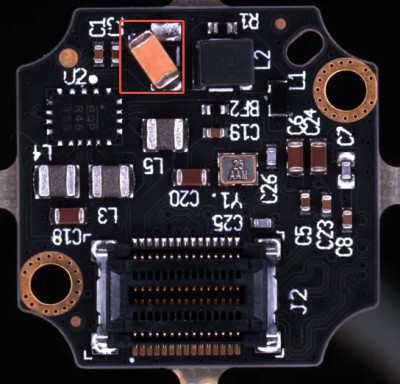

（PCB示意图）

检测难点

SMT生产线PCB生产过程中缺陷种类较多，包括缺件、错件、偏位、尺寸不良、反白、共面性不良、立碑、极性不良、字符不良、少锡、连锡、引脚共面、引脚偏位、引脚缺位等；部分缺陷在二维图像上无法体现，需借助三维信息完成；检测指标要求高，缺陷需全覆盖。

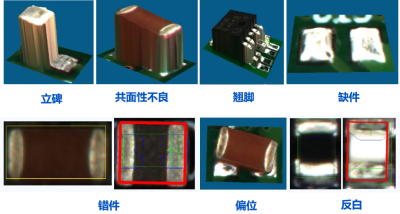

（缺陷示例图）

检测方案

深瑞视3D AOI缺陷检测设备采用深度学习+三维重建的技术手段，可完成所有缺陷种类检测，且平均检测速度达到32cm²/s，缺陷检出率达到99.9%以上；设备已并入SMT产线正式运行。

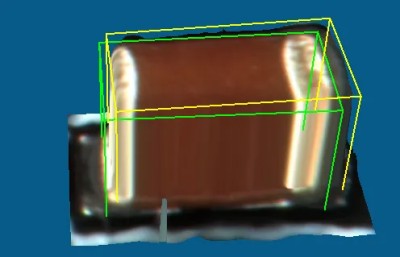

（正常元件三维图）

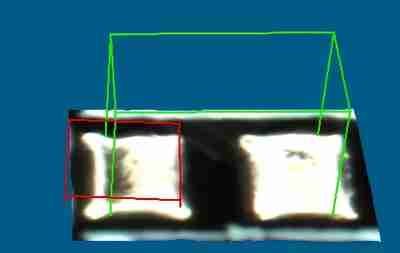

（缺件三维图）

设备参数

设备型号：VIS-AOI-O-M

基板尺寸：50x50-400x400mm

基板厚度：0.6mm-6mm

摄像系统：800MP高速智能数字工业相机+远心镜头

照明系统：三层环状彩色光源

分辨率：15.38um

轨道传送高度：900mm±30mm

重复定位精度：±0.005mm

最高运行速度：1000mm/s

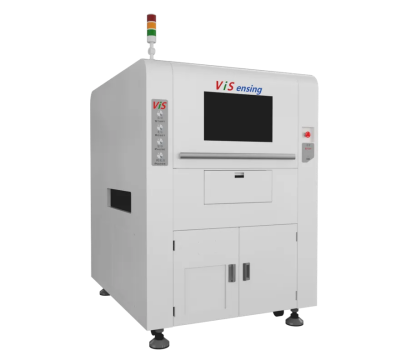

设备图

设备优势

相较于传统2D检测在结构测量上的局限性，深瑞视自主研发的3D AOI可以提供更精确的元件位置和空间信息，利用三角测量结构光的原理，结合高精度3D成像系统和重建算法，可轻松检测复杂电子器件表面缺陷和异常，有效提升生产线的运行速度和效率。
