锂电头部客户如何通过LineX微距相机提升电芯卷绕质量
收藏
2025-08-06 09:58:01来源: 中国机器视觉网


引言

在新能源行业高速发展背景下,某锂电头部客户引入苏映视紧凑型微距视觉检测系统,通过四组高精度CIS相机与AI算法,稳定实现150米/分钟高速检测。该系统相机分辨率:14um/28um/42um可选;缺陷检出率:零漏杀,过杀<0.2%。

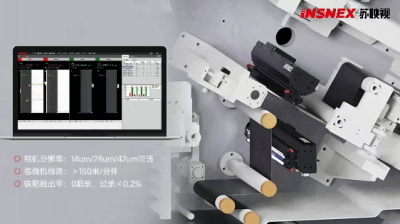

卷绕机阳极表面检测CIS安装示意图

挑战

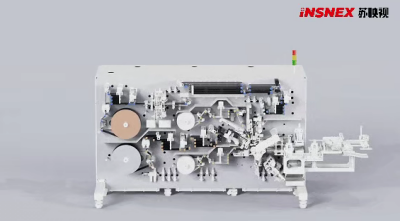

在锂电复杂的生产过程中,关键工艺段之一就是卷绕。卷绕机通过驱动卷针,将正负极片和隔膜按照特定的次序卷绕,从而形成电芯,也就是新能源车动力电池的最小单元。同时,在卷绕过程中会出现极片瑕疵、卷绕不整齐、极片超出隔膜等多种问题,对视觉检测带来了不小的难题。常规线扫方案、传感器方案已经远远无法满足卷绕工艺对瑕疵的检测要求。面对棘手的检测难题,该锂电客户尝试了多种解决方案,寻找在卷绕机狭小空间中可以安装的极片瑕疵在线检测系统,以实现产品品质与质量的提升,但一直没有找到合适的解决方案。同时,希望采用最新的AI算法,对缺陷进行自动分类和分级,确保缺陷稳定检出率≥99.8%。

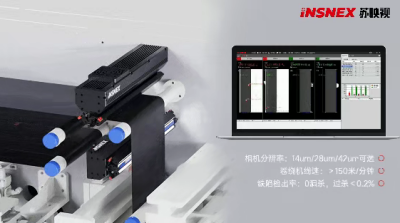

卷绕机阴极表面检测CIS安装示意图

解决方案

基于过往成功项目经验积累,针对此次卷绕机狭小空间内极片瑕疵检测的难题,苏映视与该锂电头部客户工程团队紧密配合,提出紧凑型微距视觉系统方案。通过四组高精度小空间的CIS相机,实现阴极、阳极电池片正反面同步检测,创新采用动态补偿算法与亚像素级图像处理技术,在 150米/分钟的高速生产中,成功实现缺陷检出率≥99.8%、误检率≤0.1%,并支持陶瓷涂层错位量 ±0.05mm 高精度测量。系统采用模块化设计,可快速适配不同卷绕机型,通过 MES 数据交互实现生产全流程闭环管理。


客户收益

1.在卷绕机设备空间有限、微距相机占用空间小的条件下,贴近卷针末端,实现阴阳极正反面在线同步检测;

2.降低缺陷率,提高产品品质,实现“0漏杀”;

3.单台设备日处理量提升 40%,减少 80% 人工抽检工作量。


客户评价

“苏映视的微距极片瑕疵检测,解决了卷绕机卷针入卷前100%的检测难题,让我们能够向最终车企展示高标准的电池质检工艺。而且苏映视的微距相机安装方便,调试简单,非常适合在小空间加装检测系统,减少了单独停线改造升级的时间和费用。苏映视以卓越的技术和高效的服务,真正助力我们提升了产品竞争力。”

——某锂电头部客户品质工程师
