悟空成像在手机屏幕缺陷检测的应用
收藏
2025-08-06 10:39:02来源: 中国机器视觉网

检测背景:

手机屏幕在生产过程中出现的细小凹坑,这可能会使屏幕的触摸灵敏度下降或者显示效果异常。即使不影响功能,凹坑在特定光线下会因反光差异被察觉,用户可能降低对产品品质的认可。

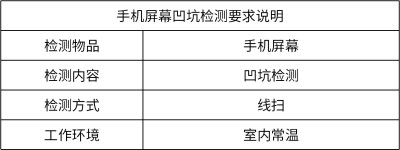

检测需求:

检测对象:手机屏幕

检测类型:手机屏幕膜下的细小凹坑

检测方案:

相机:8K线扫相机

镜头:FA镜头

光源:悟空相位成像系统


成像示意图:


方案说明:

客户需通过线扫方式检测完整的手机屏幕,但屏幕上的凹坑在常规线扫成像下,显示效果并不明显。

故使用悟空相位成像系统进行测试,样品通过扫描获得X和Y方向4张不同相位的正弦光斑图,再通过预处理将得到的调制条纹图进行数学计算,转换为高度关系,最终获得预处理效果图。

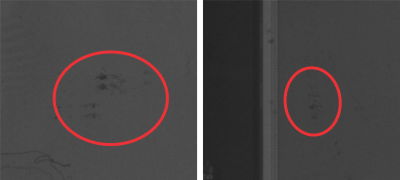

(常规线扫局部效果)

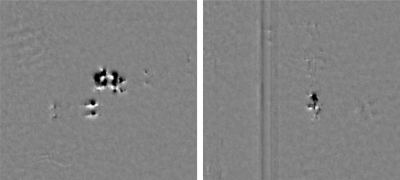

(悟空相位成像系统预处理效果)

产品介绍:

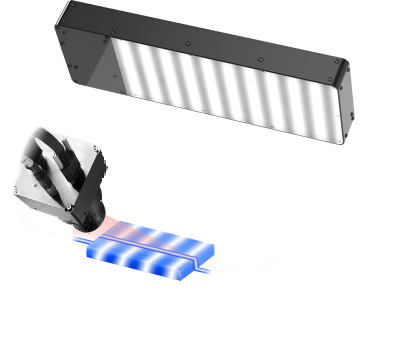

悟空相位成像系统

解决反光物体表面的细微瑕疵及2.5D缺陷检测。

产品特点:

一次扫描即可获取六张预处理效果图;高频、高亮、高处理效率;可选面阵、线扫成像。

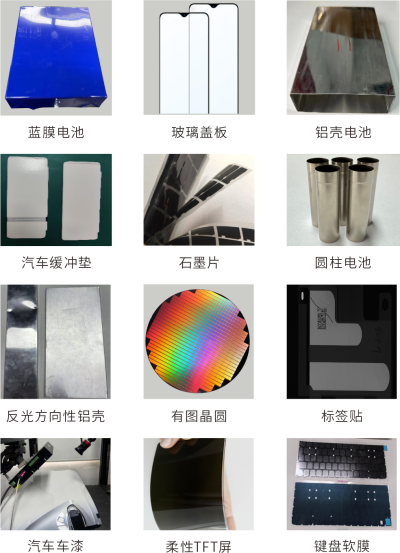

应用案例:
