随着全球液晶显示面板的尺寸持续向大尺寸发展，TFT-LCD仍为目前主流显示技术，但OLED 和micro LED显示技术被预测为未来的发展趋势，其对检测的要求在微米级别，从而要求显示面板AOI检测设备配套大靶面相机的分辨率也在持续增加。

华睿科技正是在此需求背景下重磅推出了1.5亿像素CXP-6接口大面阵工业相机AX7Q10M/CX470，此产品搭载Sony的IMX411图像传感器，拥有处于碾压地位的151MP超高分辨率，一经问世，迅速引发液晶显示面板检测设备的检测升级，在大幅度提高检测效率同时让检测视野更清晰！

Sensor介绍

Sony出品的IMX411是一款背照式CMOS卷帘快门的图像传感器，凭借其151M超高分辨率-14192 (H) x 10640 (V)、3.76μm的像元尺寸、66.7 mm的对角线尺寸，一经问世就迅速受到众多机器视觉部件供应商的青睐。此款Sensor支持SLVS-EC输出模式，搭配CXP-6接口输出，可以达到其最高输出帧率6.1fps。

产品亮点

凭借在硬件上预留的充沛资源，AX7Q10M/CX470可以实现极致的逐点平场校正FFC(Flat Field Correction)及逐点暗电流校正DCC(Dark Current Correction)。

在大面阵工业相机进行检测时，因为相机的成像区域较大，外部补光、镜头匹配以及Sensor工艺本身都有可能带来图像成像区域的非均匀性。像素级别的逐点FFC校正能力优势明显强于区域的FFC校正，能够使输出的图像达到优质的校正效果。

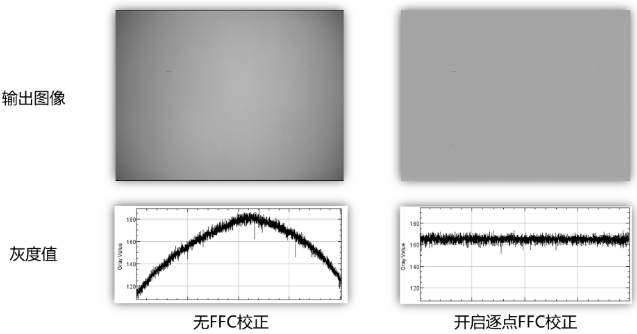

下图为开启与关闭逐点FFC的对比图，可以明显观察出，开启逐点FFC校正后，图像均匀性更好，灰度值更平均。为了更加方便客户针对其自身的使用环境对相机进行调节，此逐点FFC校正功能不仅在出厂时校正完毕，同时直接对客户开放。

开启与关闭逐点FFC对比图

暗电流会随时间在像素中积累，因此曝光时间越长，暗电流越大，可能湮没真实光信号造成图像质量下降。对于弱光下或非补光场景下，尤其是液晶显示面板检测场景中，相机需要使用长曝光的工业应用场景，此时暗电流校正变得十分必要。

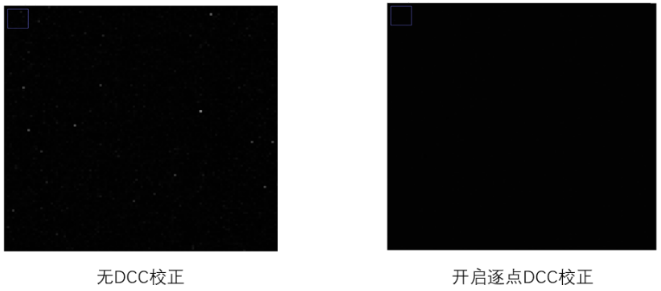

同一芯片每个像素点之间的暗电流并不相同，曝光时间较长时，不同像素间的暗电流差异会被放大。下图为无DCC及开启逐点DCC对比图，AX7Q10M/CX470相机根据不同曝光时间计算校正参数，实现逐点暗电流校正，有效达到暗电流校正目的。

开启与关闭逐点DCC对比图

由此可见，1.5亿像素CXP-6接口大面阵工业相机凭借其高速的FPGA处理器、充沛的硬件存储空间，可以完美应对无补光、低亮度环境下的“像素点”级别检测应用。

行业应用场景

在液晶显示面板检测领域，屏幕分辨率不断提升，且客户对产品品质要求也越发严格。华睿科技1.5亿像素CXP-6接口大面阵工业相机AX7Q10M/CX470在液晶面板的屏幕点灯检测中就有非常成熟的应用案例。AX7Q10M/CX470搭配高清的工业镜头，可以有效检测出液晶显示面板种的暗点、亮点、断线和亮线等诸多类型的细小缺陷，缺陷检出率可高达99.5%以上。

液晶显示面板示意图

应对液晶显示面板检测种的诸多微小缺陷，传统的高分辨率相机很难将其一网打尽，往往存在很多“漏网之鱼”，而华睿科技1.5亿像素CXP-6接口大面阵工业相机AX7Q10M/CX470凭借其超高图像分辨率水平搭载华睿科技高水准的图像处理技术，可以轻松应对此类苛刻的检测要求，大幅度提升检测效率。
