巨哥科技发布基于MEMS芯片的微型傅里叶光谱仪
收藏
2024-11-12 10:14:49来源: 中国机器视觉网

近红外光谱对应化合物分子的振转动吸收,携带丰富的物质成分信息,是快速成分检测的重要手段。光栅光谱仪受线列探测器响应波长的限制,光谱检测范围多为900~1700nm。响应波段到2500nm的线列传感器价格昂贵,且性能不够理想。傅里叶光谱仪通过精密的光路设计采集入射光干涉信号,通过傅里叶变换获得入射光的光谱信息,具有如下特点:

1、采用单点探测器,不需要线列或面阵,可以方便地扩展光谱扫描范围。

2、不需要像光栅光谱仪一样使入射光通过狭缝,光通量大,灵敏度高。

3、分辨率取决于干涉信号的扫描范围,扫描范围越大,分辨率越高,且分辨率可以根据实际需求动态调节。

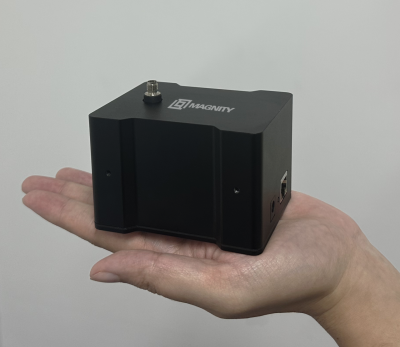

巨哥科技微型傅里叶光谱仪

传统的台式傅里叶光谱仪价格高昂,且光机系统复杂、体积大、光谱扫描时间长、维护成本高。随着对尺寸、重量、功耗、检测速度等关键指标有要求的新应用需求增长,特别是各行业对在线成分检测的需求,开发微型化、低功耗和低成本的技术成为趋势。巨哥科技采用MEMS技术实现傅里叶光谱扫描芯片,并实现与之匹配的精密光机系统开发,推出微型傅里叶光谱仪SF2500,有望为行业应用带来突破。

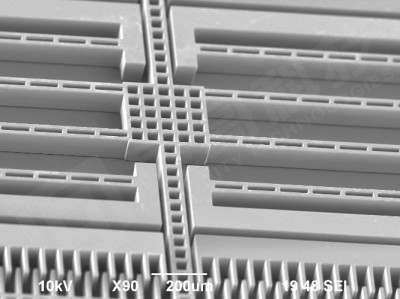

傅里叶光谱扫描芯片(局部)

SF2500微型傅里叶光谱仪基于自研MEMS芯片和光学干涉模块,具有优异的性能,检测波段900~2500nm,典型分辨率25cm-1,测量速度每秒150~200次,单次测量(<10ms)信噪比最高可达6000:1,可用于在线成分检测,也可进行多次平均,0.5秒内可获得高达数万的检测信噪比。相比之下,某进口同类产品检测波段1350~2550nm,分辨率66.6cm-1, 0.5秒扫描时间的信噪比3000:1。

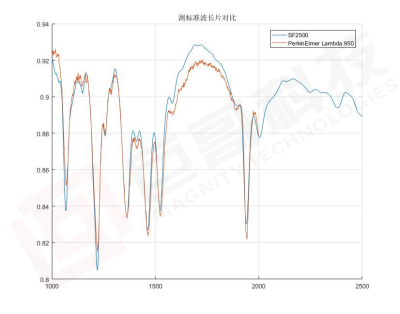

SF2500(蓝色)与传统台式光谱仪(红色)光谱曲线比较

SF2500微型傅里叶光谱仪的待测光信号采用光纤输入,通过以太网输出光谱数据,便于远程传输和设备组网,配套提供光谱采集软件和建模软件,支持SDK开发,易于集成,兼容巨哥科技光纤多用复用器等各类检测附件。

巨哥科技致力于先进光电仪器的开发,不仅在光谱仪微型化技术上有诸多突破,在光谱仪的应用,包括光谱建模和方案实施方面具有丰富的经验,已实施的矿石成分在线检测、布料分选等方案获得了行业客户的一致好评,SF2500的推出将进一步拓展光谱技术的行业应用范围。
