产品简介：

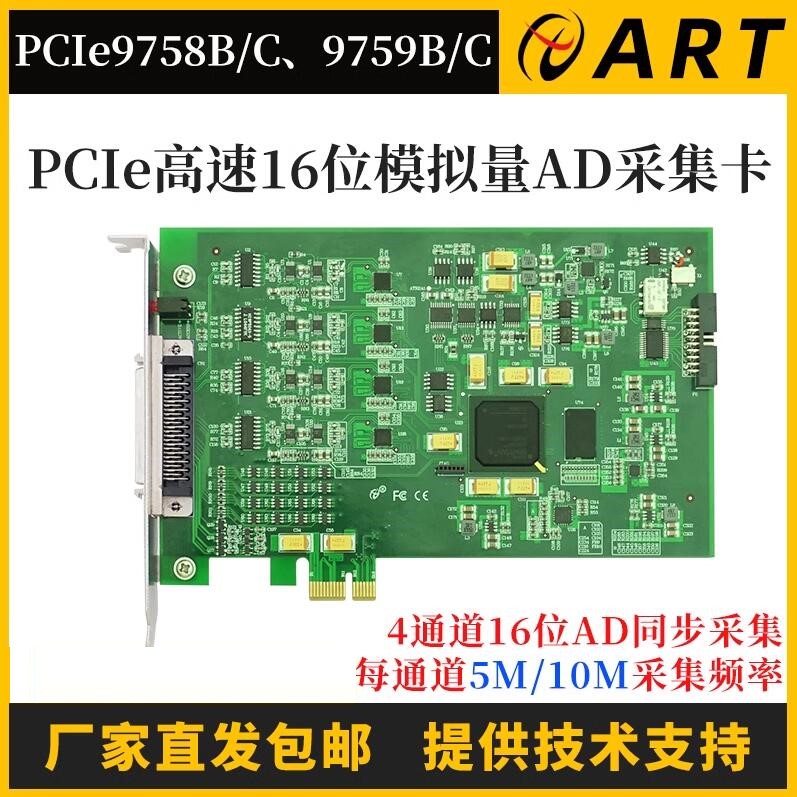

PCIe9759C 是一款多功能数据采集卡。该板卡提供 16 路可编程 I/O 和4 路差分（单端）模拟量输入通道。板卡采用 16 位 ADC 分辨率，最高采样频率 10MS/s。灵活的通道转换量程，同时用户可通过多卡级连的方式扩展通道数量。 本板卡的主要应用场合为：无线通讯、雷达/声纳、超声、图形成像。

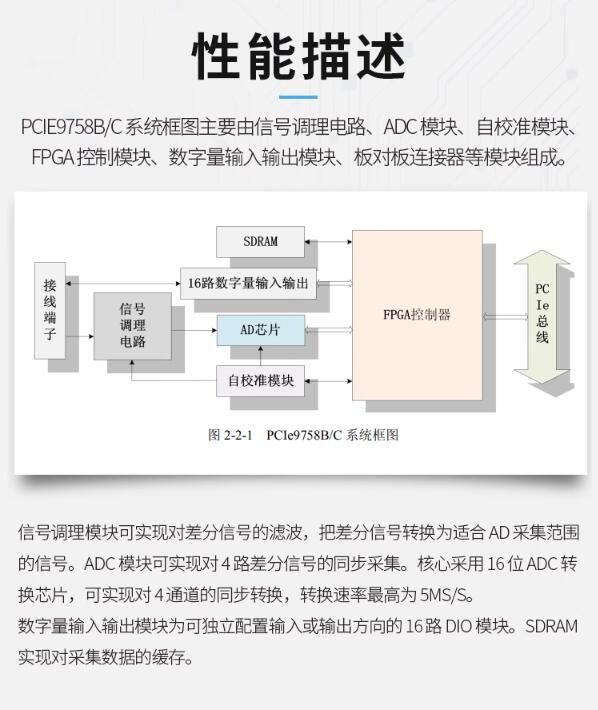

性能描述：
规格参数：
AD模拟量输入 | ADC分辨率 | 16位(Bit) |
输入通道 | 4通道同步，单端或差分 | |
输入量程 | ±10V、±5V、±2.5V、±1.25V | |
采样率 | 每通道10MS/s同步采样 | |
存储器深度 | 128M字（点）SDRAM存储器 | |
校准方式 | 软件自动校准 | |
耦合方式 | 直流耦合 | |
触发源 | 软件触发、模拟触发、数字触发、同步触发（TRIG触发） | |
输入阻抗 | 10MΩ | |
时钟源 | 内时钟、外时钟、主卡同步10M（用于多卡同步） | |
DIO数字量 输入输出 | 通道数 | 16路 |
电气标准 | TTL兼容 | |
配置方式 | 程控I/O方向与状态 | |
最大输入范围 | 0V～5V | |
单通道最大驱能力 | 25mA @ 4.5V | |
过压保护 | -5V~5V |
